Celkem 24× Gigabit Ethernet PoE port
Porty 1–20: PoE IEEE 802.3af/at
Porty 21–24: PoE IEEE 802.3af/at/bt
Automatická detekce kompatibilních napájených zařízení
Porty zajišťují datové připojení a napájení prostřednictvím jednoho Ethernetového kabelu

Porty 1–20 podporují IEEE 802.3af
Porty 1–20 podporují IEEE 802.3at
Maximální výstupní výkon jednoho portu: 30 W
Napájení využívá dva páry vodičů
Zapojení: piny 1/2 kladné a piny 3/6 záporné

Porty 21–24 podporují IEEE 802.3bt
Maximální výstupní výkon jednoho portu: 90 W
Napájení využívá čtyři páry vodičů
Zapojení: piny 1/2 kladné, piny 3/6 záporné, piny 4/5 kladné a piny 7/8 záporné
Porty jsou vhodné pro kompatibilní zařízení s vyšším příkonem

4× kombinovaný Gigabit Ethernet port
Každý kombinovaný port nabízí rozhraní RJ-45 a SFP
V jednom kombinovaném páru lze používat pouze jedno rozhraní současně
RJ-45 port podporuje měděnou Ethernetovou kabeláž
SFP slot podporuje kompatibilní optický transceiver

IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt čtyřpárové Power over Ethernet
Kombinace standardů umožňuje napájet zařízení s různými požadavky na příkon

Celkový PoE výkonový rozpočet: 370 W
Maximální výkon portů 1–20: 30 W na port
Maximální výkon portů 21–24: 90 W na port
Součet příkonu všech připojených zařízení nesmí překročit dostupný PoE rozpočet

Podpora funkce Non-Stop PoE
Funkce pomáhá zachovat napájení připojených zařízení během podporovaných správních operací switche
Dostupnost funkce závisí na konfiguraci a verzi firmwaru

Podpora režimu Extended PoE
Maximální uváděná vzdálenost: až 250 m
Skutečná vzdálenost a dostupný výkon závisejí na použité kabeláži, připojeném zařízení a konfiguraci portu

Zapnutí a vypnutí PoE na jednotlivých portech
Kontrola dostupnosti napájeného zařízení
Automatický PoE reboot připojeného zařízení
Plánování zapnutí a vypnutí PoE
Zpožděné zapínání napájení
Monitoring spotřeby připojených zařízení
Podpora Non-Stop PoE

Ochrana portů proti přepětí: 6 kV
Ochrana zvyšuje odolnost síťových portů proti přechodovým jevům
Pro správnou funkci ochrany musí být switch a celá instalace správně uzemněny

Switching Bandwidth: 56 Gbit/s
Rychlost přeposílání: 41,664 milionu paketů za sekundu
Vyrovnávací paměť: 4,1 Mb
Tabulka MAC adres: 8 000 záznamů
Podpora Jumbo Frames až 9216 bajtů

Automatické vyhledávání zařízení VIVOTEK
Podpora až 256 nalezených zařízení
Seznam spravovaných dohledových zařízení
Zobrazení online a offline stavu
Změna názvu zařízení
Nastavení účtu a hesla zařízení
Seskupování zařízení pomocí VLAN
Restart nebo obnovení výchozího nastavení kompatibilní kamery či video serveru
Přímý odkaz do administračního rozhraní zařízení

Automaticky generované zobrazení síťové topologie
Floor View pro umístění zařízení v půdorysu
E-Map View
Google Map View
Grafická zobrazení usnadňují orientaci v rozsáhlých kamerových a síťových instalacích

Import a export konfiguračních souborů kamer a video serverů
Správa obrázků půdorysu
Export seznamu spravovaných dohledových zařízení
Diagnostika síťové kabeláže
Monitoring síťového provozu

IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
Funkce pomáhají předcházet síťovým smyčkám a podporují redundantní síťovou topologii

Podpora Link Aggregation Control Protocol
Podpora statické agregace portů
Sdružování portů umožňuje zvýšit dostupnou šířku pásma a odolnost síťového propojení

IEEE 802.1Q Tag-based VLAN
Podpora až 4096 VLAN ID
Port-based VLAN
Private VLAN Edge
GARP VLAN
Q-in-Q neboli Double Tag
Protocol-based VLAN
MAC-based VLAN
Voice VLAN
IP Subnet-based VLAN
Multicast VLAN Registration

IGMP Snooping verze 1, 2 a 3
MLD Snooping verze 1 a 2
Multicast VLAN Registration
Funkce pomáhají směrovat multicastový provoz pouze na porty, které jej vyžadují

8 hardwarových prioritních front
Klasifikace podle portu
Podpora IEEE 802.1p
Omezení vstupní a výstupní rychlosti
Omezení rychlosti jednotlivých portů
Plánování priorit pomocí WRR
Podpora DSCP a Class of Service

IEEE 802.1X RADIUS autentizace
RADIUS a TACACS+
SSL zabezpečené připojení
Port Security
IP Source Guard
Storm Control
Layer 2 Isolation
Loop Detection
DHCP Snooping
Access Control List až pro 384 pravidel
Filtrování podle MAC adres, VLAN ID, IP adres, protokolu, portu, DSCP, TCP/UDP portů, ICMP, Ethernet Type a TCP Flag

SNMP verze 1
SNMP verze 2c
SNMP verze 3
RMON skupiny 1, 2, 3 a 9
DHCP server
DHCP Relay
Port Mirroring
UPnP
IEEE 802.1ab LLDP
LLDP-MED
sFlow
Aktualizace firmwaru
NTP synchronizace času

Před instalací ověřte celkový příkon připojených PoE zařízení
Součet příkonu nesmí překročit PoE rozpočet 370 W
Zařízení IEEE 802.3bt s vyšším příkonem připojujte k portům 21–24
Optické propojení vyžaduje kompatibilní SFP transceiver
Pro ochranu proti přepětí musí být switch správně uzemněn
Instalace musí zajistit dostatečné proudění vzduchu kolem zařízení

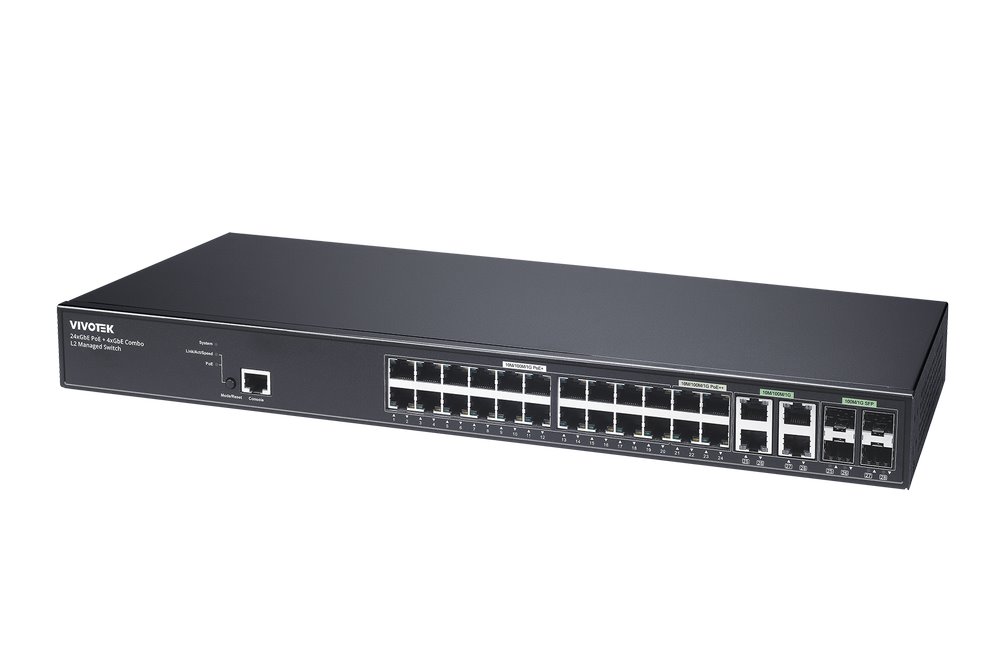

VIVOTEK AW-GEV-288A-370
28portový VIVOCAM L2 spravovatelný PoE switch
24× Gigabit Ethernet PoE port
20× IEEE 802.3af/at PoE port s výkonem až 30 W
4× IEEE 802.3bt PoE port s výkonem až 90 W
4× kombinovaný Gigabit RJ-45/SFP port
1× RJ-45 konzolový port
Celkový PoE rozpočet 370 W
Non-Stop PoE
Extended PoE až 250 m
Ochrana proti přepětí 6 kV
Přepínací kapacita 56 Gbit/s
Rychlost přeposílání 41,664 Mpps
Vyrovnávací paměť 4,1 Mb
Tabulka 8 000 MAC adres
Jumbo Frames až 9216 bajtů
Automatické vyhledávání až 256 zařízení VIVOTEK
DHCP server a DHCP Relay
Topology View, Floor View, E-Map a Google Map View
Diagnostika kabeláže a monitoring provozu
STP, RSTP a MSTP
LACP a statická agregace
Až 4096 VLAN ID
Q-in-Q
IGMP a MLD Snooping
8 hardwarových QoS front
IEEE 802.1X, RADIUS a TACACS+
ACL až pro 384 pravidel
SNMP v1, v2c a v3
RMON, LLDP, LLDP-MED, sFlow a NTP
Maximální spotřeba 390 W
