Montážní příslušenství pro síťové kamery VIVOTEK
Určeno pro vytvoření závěsné kamerové sestavy
Držák tvoří spojovací prvek mezi kamerou a navazujícím montážním příslušenstvím
Používá se s odpovídající hlavicí, závěsnou trubkou nebo držákem
Před instalací je nutné ověřit vhodnost celé montážní sestavy

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Pevné kovové provedení pro profesionální kamerové instalace

Trubkový závit: PF 1-1/2"
Závit je určený pro připojení odpovídajícího montážního příslušenství
Před instalací je nutné ověřit shodný typ a rozměr závitu navazujícího prvku
Závitový spoj musí být po montáži bezpečně dotažený

Vnější průměr držáku: 70 mm
Průměr odpovídá celkovému rozměru uvedenému výrobcem

Celková výška držáku: 149 mm
Výška musí být zohledněna při návrhu kompletní montážní sestavy

Průměr: 70 mm
Výška: 149 mm
Celkové rozměry: O 70 × 149 mm
Před instalací je nutné zohlednit také rozměry kamery a navazujícího příslušenství

VIVOTEK MS9390-HV
VIVOTEK MS9390-EHV-V2
Seznam podporovaných modelů odpovídá aktuální produktové specifikaci výrobce
Před objednáním je vhodné ověřit aktuální konfiguraci příslušenství pro konkrétní kameru

VIVOTEK AM-114 venkovní závěsná hlavice
VIVOTEK AM-118 vnitřní závěsná hlavice
Volba hlavice závisí na konkrétní instalační sestavě a prostředí
Vhodnost propojení je nutné ověřit v aktuálním konfigurátoru příslušenství výrobce

VIVOTEK AM-116 závěsná trubka o délce 20 cm
VIVOTEK AM-117 závěsná trubka o délce 40 cm
Volba délky trubky závisí na požadované instalační poloze kamery
Celá sestava musí být vhodná pro konkrétní kameru a nosný podklad

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Válcový tvar o průměru 70 mm
Výška 149 mm
Závit PF 1-1/2"
Samotný držák nepředstavuje kompletní kamerovou montážní sestavu

Držák slouží jako součást závěsné kamerové sestavy
Umožňuje připojit podporovanou kameru k odpovídajícím montážním prvkům
Závit PF 1-1/2" umožňuje navázání odpovídajícího příslušenství
Konkrétní uspořádání sestavy závisí na místě instalace a použité kameře

Použití držáku musí odpovídat zvolenému kamerovému a montážnímu systému
Vlastnosti celé sestavy závisejí na použité kameře, hlavici, trubce a dalších prvcích
Pro venkovní instalaci musí být všechny relevantní součásti výslovně určené pro venkovní prostředí
Pro vnitřní instalaci lze použít odpovídající vnitřní závěsnou hlavici

Kabeláž se vede podle konstrukce kamery a navazujícího montážního systému
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Poloměr ohybu musí odpovídat požadavkům použité kabeláže
Kabeláž nesmí bránit správnému sestavení a dotažení montážních prvků

Před instalací ověřte podporu konkrétní kamery VIVOTEK
Ověřte vhodnost použité závěsné hlavice a trubky
Nosný podklad musí odpovídat celkové hmotnosti kamery a montážního příslušenství
Použijte montážní materiál vhodný pro konkrétní podklad
Všechny závitové a spojovací prvky musí být správně dotažené
Instalace se řídí dokumentací držáku, kamery a ostatních součástí

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte stabilitu kamery a závěsné sestavy
Kontrolujte stav kabeláže a její mechanickou ochranu
Při zásahu do sestavy znovu ověřte správné dotažení všech komponent

1× VIVOTEK AM-11G montážní držák
Produkt je dodáván jako samostatná část závěsného kamerového systému
Kamera, závěsná hlavice, závěsná trubka a další instalační prvky nejsou součástí specifikace AM-11G
Přesný obsah dodávky se může lišit podle regionální distribuce

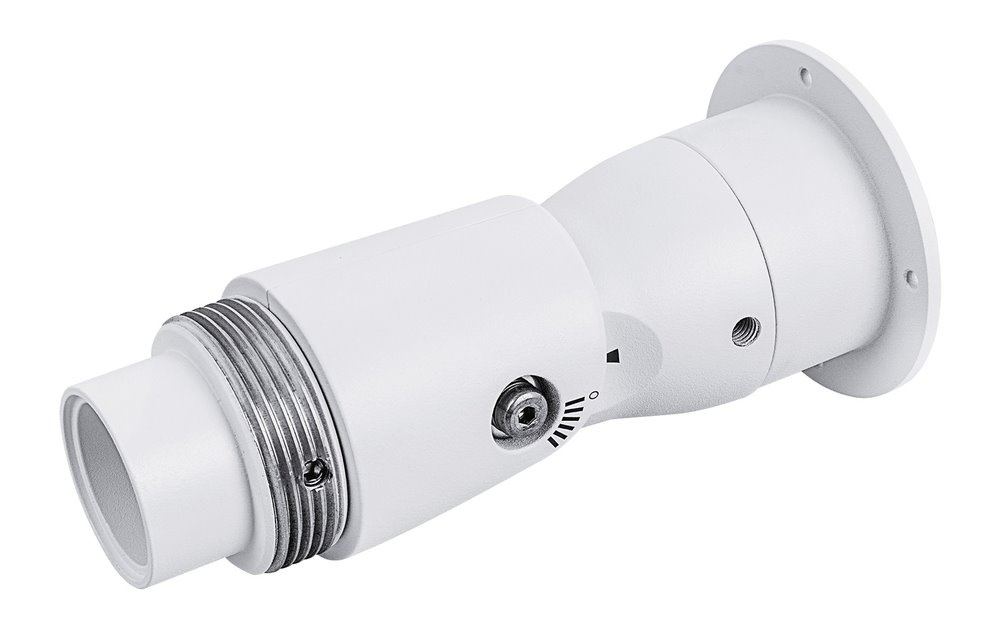

VIVOTEK AM-11G
Mounting Bracket
Montážní držák pro závěsný kamerový systém
Určeno pro podporované síťové kamery VIVOTEK
Materiál hliníková slitina
Bílé provedení
Závit PF 1-1/2"
Průměr 70 mm
Výška 149 mm
Celkové rozměry O 70 × 149 mm
Hmotnost produktu 340 g
Rozměry balení 213 × 80 × 91 mm
Podporovaný model VIVOTEK MS9390-HV
Podporovaný model VIVOTEK MS9390-EHV-V2
Možnost použití se závěsnou hlavicí AM-114
Možnost použití se závěsnou hlavicí AM-118
Možnost použití se závěsnou trubkou AM-116
Možnost použití se závěsnou trubkou AM-117
Spojovací část závěsné kamerové sestavy
Umožňuje vedení kabeláže odpovídající montážní sestavou
Samotný držák nepředstavuje kompletní montážní systém
Nosný podklad musí odpovídat hmotnosti celé sestavy
Před instalací je nutné ověřit vhodnost všech použitých komponent
Instalace se řídí pokyny výrobce
