Montážní příslušenství pro kameru VIVOTEK SC9133-RTL
Určeno pro závěsnou instalaci kamery
Umožňuje připojení kamery k odpovídajícímu závěsnému montážnímu systému
Úhel náklonu 20° orientuje kameru směrem do sledované oblasti
Instalace musí odpovídat požadavkům použité kamery a nosné konstrukce

Materiál: Metal
Kovová konstrukce
Pevné provedení pro profesionální kamerové instalace
Materiál odpovídá oficiální specifikaci výrobce

Trubkový závit: PF 1-1/2"
Závit je určený pro připojení odpovídajícího montážního příslušenství
Navazující montážní prvek musí používat odpovídající závit
Závitový spoj musí být po instalaci bezpečně dotažený

Úhel náklonu držáku: 20°
Náklon umožňuje orientovat kameru směrem do sledované oblasti
Úhel náklonu odpovídá technické specifikaci výrobce
Výsledný směr záběru závisí také na poloze celé montážní sestavy

Délka: 143 mm
Šířka: 83 mm
Výška: 85 mm
Celkové rozměry: 143 × 83 × 85 mm
Před instalací je nutné zohlednit také rozměry kamery a navazujícího příslušenství

Podporovaný model: VIVOTEK SC9133-RTL
Seznam podporovaných modelů odpovídá oficiální produktové specifikaci AM-11H
Držák je určený pro závěsnou instalaci této kamery
Před montáží je nutné ověřit aktuální instalační dokumentaci kamery a držáku

Kovové provedení
Bílá povrchová úprava
Závit PF 1-1/2"
Pevný úhel náklonu 20°
Konstrukce určená pro závěsnou instalaci kamery SC9133-RTL
Samotná montážní sada neobsahuje kameru

Upevnění kamery SC9133-RTL do závěsné montážní sestavy
Spojení kamery s odpovídajícím závěsným montážním prvkem
Naklonění kamery o 20°
Orientace kamery směrem do sledované oblasti
Pevné mechanické spojení jednotlivých součástí sestavy

Kamera je prostřednictvím držáku nakloněna o 20°
Orientace musí odpovídat požadované sledované oblasti
Celá montážní sestava musí být před finálním dotažením správně natočena
Po instalaci je nutné ověřit požadované pokrytí scény

Kabeláž musí být vedena podle instalační dokumentace kamery SC9133-RTL
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Kabeláž nesmí bránit správnému sestavení a dotažení montážních prvků
Před finálním upevněním kamery je nutné ověřit správné zapojení a vedení kabelů

Před instalací ověřte použití kamery VIVOTEK SC9133-RTL
Ověřte vhodnost navazující závěsné trubky nebo držáku se závitem PF 1-1/2"
Nosná konstrukce musí odpovídat celkové hmotnosti kamery a příslušenství
Použijte montážní materiál vhodný pro konkrétní podklad
Po sestavení pevně dotáhněte všechny závitové a spojovací prvky
Instalace se řídí dokumentací kamery SC9133-RTL a montážní sady AM-11H

Pravidelně kontrolujte dotažení závitových a montážních spojů
Kontrolujte stabilitu kamery a celé závěsné sestavy
Kontrolujte stav kabeláže a její mechanickou ochranu
Po zásahu do sestavy znovu ověřte správné upevnění všech komponent

1× VIVOTEK AM-11H závěsná montážní sada
Produkt je dodáván jako montážní příslušenství pro kameru SC9133-RTL
Kamera SC9133-RTL a navazující závěsná trubka nejsou součástí specifikace AM-11H
Přesný obsah dodávky se může lišit podle revize produktu a regionální distribuce

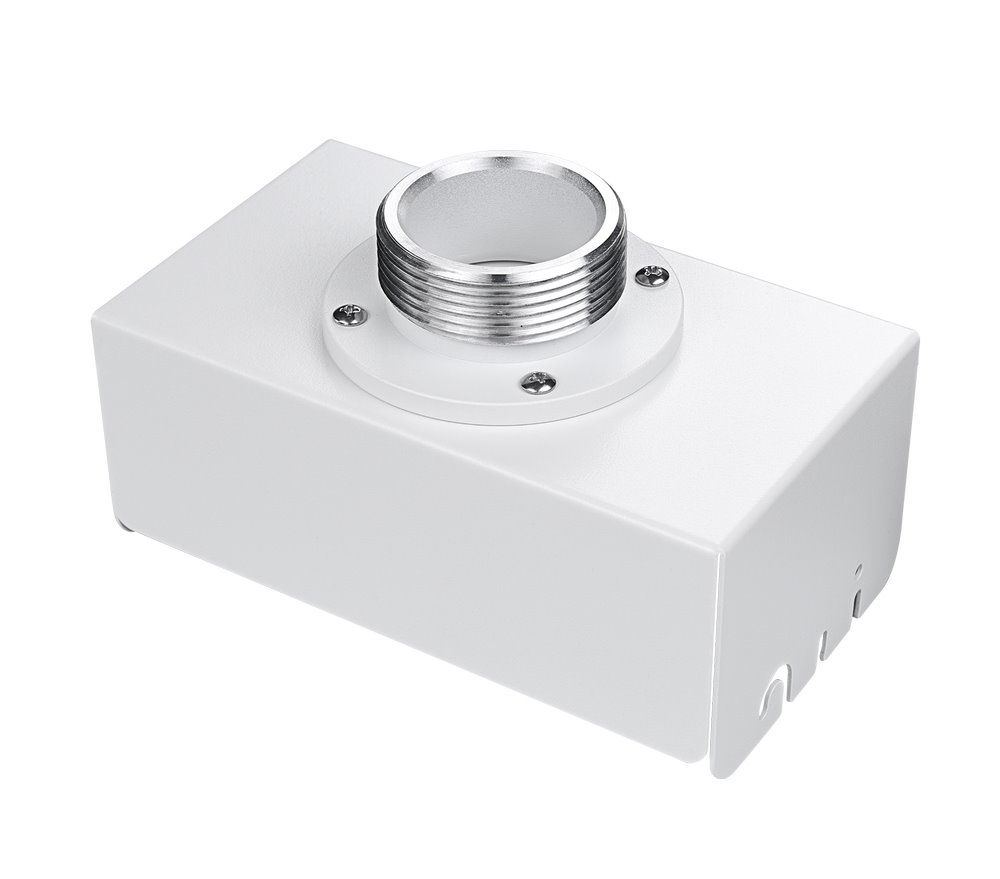

VIVOTEK AM-11H
Pendant Mount Kit for SC9133-RTL
Závěsná montážní sada
Určeno pro kameru VIVOTEK SC9133-RTL
Materiál kov
Bílé provedení
Závit PF 1-1/2"
Úhel náklonu 20°
Délka 143 mm
Šířka 83 mm
Výška 85 mm
Celkové rozměry 143 × 83 × 85 mm
Hmotnost produktu 350 g
Rozměry balení 200 × 110 × 98 mm
Umožňuje závěsnou instalaci kamery SC9133-RTL
Umožňuje naklonění kamery o 20°
Spojuje kameru s odpovídajícím závěsným montážním systémem
Navazující montážní prvek musí používat odpovídající závit PF 1-1/2"
Kabeláž musí být vedena podle instalačních pokynů kamery
Nosný podklad musí odpovídat hmotnosti celé kamerové sestavy
Všechny závitové a montážní spoje musí být správně dotažené
Po instalaci je nutné zkontrolovat stabilitu a orientaci kamery
Instalace se řídí dokumentací výrobce
