Montážní příslušenství pro síťové kamery VIVOTEK
Určeno pro nástěnnou instalaci podporovaných kamer
Vytváří potřebný odstup kamery od montážní plochy
Lze použít jako součást přímé nástěnné instalace
Lze použít jako součást sloupové nebo rohové montážní sestavy
Konkrétní způsob instalace se řídí dokumentací držáku, kamery a navazujícího příslušenství

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá oficiální specifikaci výrobce

Celkové rozměry: 276 × 140 × 202 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit rozměry připojené kamery
Instalační prostor musí umožňovat montáž a následnou údržbu celé kamerové sestavy

VIVOTEK SD9161-H
VIVOTEK SD9161-H-V2
VIVOTEK MA8391-ETV
VIVOTEK MA9321-EHTV
VIVOTEK MA9322-EHTV
VIVOTEK MA9322-EHTVL
VIVOTEK MA9322-EHTV-V2
Seznam podporovaných modelů odpovídá aktuální produktové specifikaci výrobce
Před objednáním je vhodné ověřit aktuální konfiguraci příslušenství pro konkrétní kameru

Podpora kompatibilní PTZ kamery SD9161-H
Podpora kompatibilní PTZ kamery SD9161-H-V2
Podpora kompatibilních multidirekcionálních kamer řady MA
Výsledné vlastnosti sestavy závisí na provedení připojené kamery
Instalace se řídí dokumentací konkrétní kamery

Sloupový montážní adaptér VIVOTEK AM-314
Sloupový montážní adaptér VIVOTEK AM-315
AM-21C lze použít jako navazující nástěnný držák ve sloupové montážní sestavě
Volba sloupového adaptéru závisí na konkrétní instalační konfiguraci

Rohový montážní adaptér VIVOTEK AM-414
AM-21C lze použít jako navazující nástěnný držák v rohové montážní sestavě
Držáky se spojují odpovídajícími maticemi a podložkami
Celá sestava musí být upevněna k odpovídajícímu nosnému podkladu

Instalační krabice VIVOTEK AM-718
AM-718 lze použít jako součást odpovídající kamerové montážní sestavy
Instalační krabice poskytuje prostor pro odpovídající kabelové a elektrické propojení
Výsledné sestavení závisí na konkrétní kameře a místě instalace

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Celkové rozměry 276 × 140 × 202 mm
Hmotnost produktu 1 100 g
Určeno pro profesionální montáž podporované kamery
Samotný držák nepředstavuje kompletní kamerový systém

Upevnění podporované kamery k vertikálnímu montážnímu podkladu
Vytvoření potřebného odstupu kamery od stěny
Umístění kamery do požadované polohy pro sledování prostoru
Připojení odpovídajícího kamerového montážního prvku
Použití v přímé, sloupové nebo rohové montážní sestavě

Produkt je doporučen pro obecná venkovní prostředí
Není doporučen pro pobřežní oblasti s vysokou salinitou
Podmínky použití kompletní sestavy závisejí také na konkrétním modelu kamery
Všechny použité montážní součásti musí odpovídat prostředí instalace

Kabeláž se vede podle konstrukce použité kamery a navazujícího příslušenství
Kabely je nutné protáhnout před finálním upevněním kamery
Kabeláž musí být chráněna proti tahu, zalomení a mechanickému poškození
Kabelové prostupy musí být dokončeny podle požadavků instalačního prostředí
Zapojení se řídí instalační dokumentací konkrétní kamery

Zvolte požadovanou polohu nástěnného držáku a kamery
Připravte montážní otvory podle instalační dokumentace
Připravte odpovídající vedení kabeláže
Připevněte držák k nosnému montážnímu podkladu
Protáhněte kabeláž držákem
Připevněte kompatibilní kameru nebo navazující adaptér
Po dokončení ověřte správnou orientaci a stabilitu sestavy

Zvolte vhodný sloupový adaptér AM-314 nebo AM-315
Připevněte sloupový adaptér k odpovídajícímu sloupu
Připevněte držák AM-21C ke sloupovému adaptéru
Veďte kabeláž podle konstrukce celé montážní sestavy
Připevněte kompatibilní kameru
Po dokončení ověřte pevnost a stabilitu celé sestavy

Připevněte rohový adaptér AM-414 k odpovídajícímu rohu budovy
Připojte nástěnný držák AM-21C k rohovému adaptéru
Veďte kabeláž podle instalační dokumentace
Připevněte kompatibilní kameru nebo navazující adaptér
Po dokončení ověřte mechanickou stabilitu celé sestavy

Před instalací ověřte podporu konkrétního modelu kamery
Zvolte přímou nástěnnou, sloupovou nebo rohovou montážní konfiguraci
Použijte odpovídající montážní adaptér a instalační materiál
Nosný podklad musí odpovídat hmotnosti celé kamerové sestavy
Kabeláž musí být připravena před finálním upevněním kamery
Všechny spojovací prvky musí být po montáži správně dotažené
Instalace se řídí dokumentací držáku, kamery a navazujícího příslušenství

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte stabilitu držáku a připojené kamery
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte povrch držáku a případné známky poškození
Po servisním zásahu znovu ověřte upevnění všech komponent
Po údržbě ověřte požadovaný směr záběru kamery

1× VIVOTEK AM-21C nástěnný montážní držák
Prodejní balení je ve specifikaci výrobce uvedeno jako jeden kus
Kamera není součástí balení držáku
Sloupový adaptér AM-314 nebo AM-315 není součástí balení
Rohový adaptér AM-414 není součástí balení
Instalační krabice AM-718 není součástí balení
Další instalační prvky se volí podle konkrétní montážní sestavy

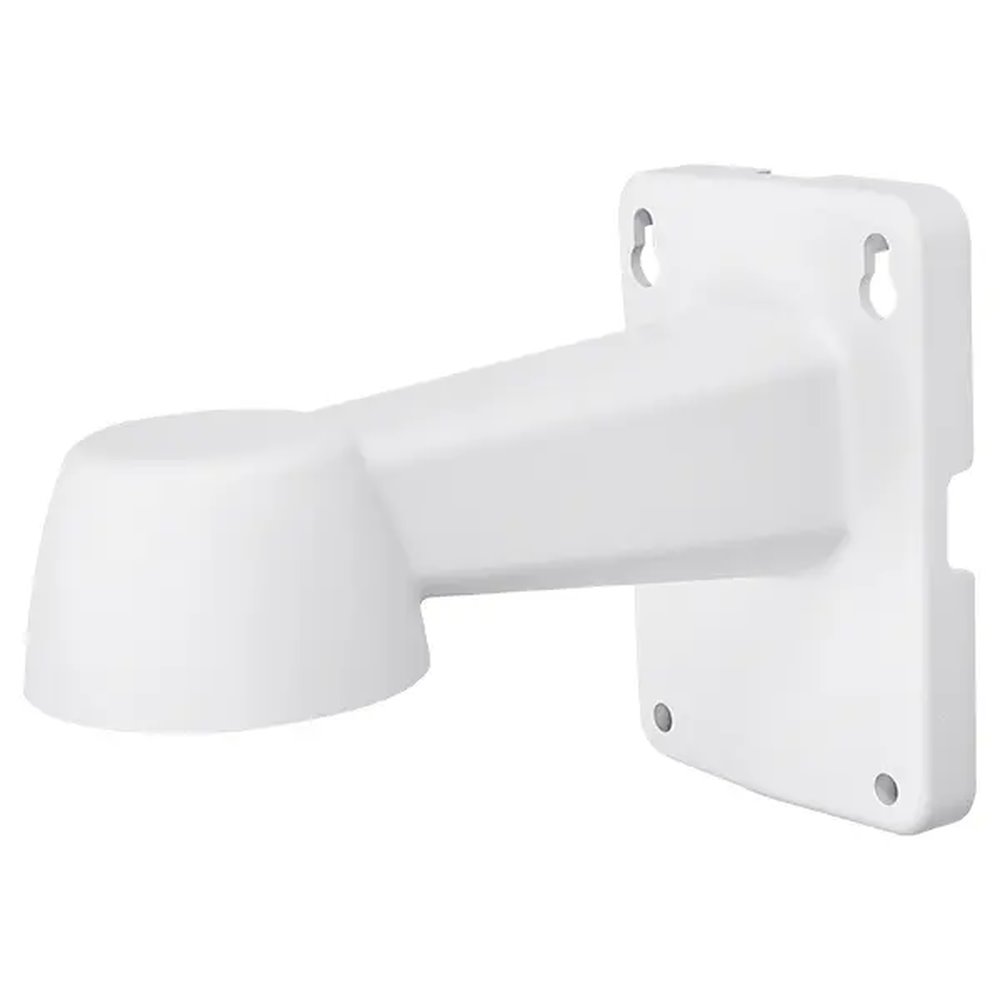

VIVOTEK AM-21C
Wall Mount Bracket
Nástěnný montážní držák
Materiál hliníková slitina
Bílé provedení
Celkové rozměry 276 × 140 × 202 mm
Hmotnost produktu 1 100 g
Podporovaný model VIVOTEK SD9161-H
Podporovaný model VIVOTEK SD9161-H-V2
Podporovaný model VIVOTEK MA8391-ETV
Podporovaný model VIVOTEK MA9321-EHTV
Podporovaný model VIVOTEK MA9322-EHTV
Podporovaný model VIVOTEK MA9322-EHTVL
Podporovaný model VIVOTEK MA9322-EHTV-V2
Možnost použití se sloupovým adaptérem AM-314
Možnost použití se sloupovým adaptérem AM-315
Možnost použití s rohovým adaptérem AM-414
Možnost použití s instalační krabicí AM-718
Přímá nástěnná instalace
Sloupová instalace s odpovídajícím adaptérem
Rohová instalace s odpovídajícím adaptérem
Umožňuje vytvořit odstup kamery od stěny
Umožňuje vedení kabeláže montážní sestavou
Doporučeno pro obecná venkovní prostředí
Nedoporučeno pro pobřežní oblasti s vysokou salinitou
Kamera není součástí balení držáku
Instalace se řídí dokumentací konkrétní kamery a montážní sestavy
