Montážní příslušenství pro kamerové kryty VIVOTEK
Určeno pro nástěnnou instalaci podporovaných kamerových sestav
Vytváří potřebný odstup krytu od montážní plochy
Lze použít jako součást přímé nástěnné instalace
Lze použít jako součást sloupové nebo rohové montážní sestavy
Konkrétní instalace se řídí dokumentací držáku, krytu a kamery

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá technické specifikaci výrobce

Celkové rozměry: 318 × 226 × 108 mm
Před instalací je nutné zohlednit rozměry kamerového krytu
Instalační prostor musí umožňovat montáž a následnou údržbu celé sestavy
Rozměry jsou shodné pro varianty AM-21E a AM-21E-V2

Varianta VIVOTEK AM-21E
Varianta VIVOTEK AM-21E-V2
AM-21E-V2 je ve specifikaci výrobce uvedena pro LPC sady
Materiál, barva, rozměry a hmotnost jsou ve společné specifikaci uvedeny shodně

VIVOTEK AE-238
VIVOTEK AE-239
VIVOTEK AE-243
VIVOTEK AE-244
VIVOTEK AE-23A
VIVOTEK AE-23B
VIVOTEK AE-23C
VIVOTEK AE-23D
VIVOTEK AE-24E
VIVOTEK AE-23F
Před objednáním je nutné ověřit aktuální konfiguraci příslušenství pro konkrétní kryt

Držák je určen pro podporované kamerové kryty VIVOTEK
Konkrétní kamera se instaluje do odpovídajícího krytu
Výsledné vlastnosti sestavy závisí na použitém krytu a kameře
Instalace se řídí dokumentací držáku, krytu a konkrétní kamery

Podporovaný napájecí box VIVOTEK AA-352
Napájecí box lze použít jako součást odpovídající kamerové montážní sestavy
Elektrické zapojení se řídí dokumentací napájecího boxu, krytu a kamery
Napájecí box není součástí standardního držáku AM-21E

Sloupový montážní adaptér VIVOTEK AM-314
Sloupový montážní adaptér VIVOTEK AM-315
AM-21E lze použít jako navazující nástěnný držák ve sloupové sestavě
Volba adaptéru závisí na konkrétním sloupu a instalační konfiguraci

Rohový montážní adaptér VIVOTEK AM-414
AM-21E lze použít jako navazující držák v rohové montážní sestavě
Adaptér musí být upevněn k odpovídajícímu nosnému podkladu
AM-414 není součástí standardního balení AM-21E

Držák podporuje vedení kabeláže montážní sestavou
Kabeláž musí být připravena před finálním upevněním krytu
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Zapojení se řídí dokumentací použitého krytu a kamery

Konstrukce AM-21E podporuje rychlé mechanické zajištění montované sestavy
Montovaný kryt musí být v držáku správně usazený
Po instalaci je nutné ověřit úplné mechanické zajištění
Postup montáže se řídí instalační dokumentací držáku a krytu

Montážní řešení zahrnuje bezpečnostní zajištění krytu při instalaci
Bezpečnostní lanko pomáhá přidržet montovanou sestavu během práce
Po připojení lanka je nutné dokončit mechanické upevnění krytu
Instalace se řídí dokumentací konkrétní sestavy

Konstrukce montážní sestavy umožňuje natočení až 360°
Natočení slouží k orientaci krytu do požadovaného směru
Před finálním dotažením je nutné ověřit požadované pokrytí scény
Dostupný rozsah závisí také na připojeném krytu a vedení kabeláže

Minimální úhel náklonu: -66,5°
Maximální úhel náklonu: 0°
Náklon umožňuje orientovat kryt směrem do sledované oblasti
Po nastavení musí být sestava pevně zajištěna

Uváděné maximální zatížení držáku: 10 kg
Nosný podklad a kotevní materiál musí odpovídat celkové hmotnosti sestavy
Do celkového zatížení je nutné zahrnout kryt, kameru a další příslušenství
Instalace musí dodržovat montážní dokumentaci výrobce

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Celkové rozměry 318 × 226 × 108 mm
Hmotnost produktu 1,05 kg
Správa kabeláže
Rychlé mechanické zajištění montované sestavy

Upevnění podporovaného kamerového krytu k montážnímu podkladu
Vytvoření potřebného odstupu krytu od stěny
Nastavení horizontálního směru kamerové sestavy
Nastavení vertikálního náklonu kamerové sestavy
Vedení kabeláže držákem
Použití v přímé, sloupové nebo rohové montážní konfiguraci

Produkt je doporučen pro obecná venkovní prostředí
Není doporučen pro pobřežní oblasti s vysokou salinitou
Vlastnosti celé sestavy závisí také na použitém krytu a kameře
Všechny součásti musí odpovídat podmínkám konkrétní instalace

Kabeláž se vede montážním držákem ke kamerovému krytu
Kabely je nutné protáhnout před finálním upevněním sestavy
Kabeláž nesmí omezovat rozsah natočení a náklonu
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Zapojení se řídí dokumentací použitého krytu a kamery

Zvolte požadovanou polohu držáku a kamerového krytu
Připravte montážní otvory a vedení kabeláže
Připevněte držák k odpovídajícímu nosnému podkladu
Protáhněte kabeláž držákem
Připojte bezpečnostní zajištění montované sestavy
Nainstalujte kompatibilní kamerový kryt
Po dokončení ověřte orientaci a mechanické zajištění sestavy

Zvolte odpovídající sloupový adaptér AM-314 nebo AM-315
Upevněte sloupový adaptér k nosnému sloupu
Připevněte AM-21E ke sloupovému adaptéru
Veďte kabeláž podle konstrukce celé sestavy
Nainstalujte podporovaný kamerový kryt
Po dokončení zkontrolujte stabilitu všech spojů

Připevněte rohový adaptér AM-414 k nosnému rohu budovy
Připojte nástěnný držák AM-21E k rohovému adaptéru
Veďte kabeláž podle dokumentace montážní sestavy
Připevněte kompatibilní kamerový kryt
Po dokončení ověřte mechanickou stabilitu celé sestavy

Před instalací ověřte použití podporovaného kamerového krytu
Zvolte přímou, sloupovou nebo rohovou montážní konfiguraci
Nosný podklad musí odpovídat celkové hmotnosti sestavy
Připravte kabeláž před finálním upevněním krytu
Použijte bezpečnostní zajištění během montáže
Nastavte požadovaný směr a náklon krytu
Všechny spojovací prvky musí být správně dotažené
Instalace se řídí dokumentací držáku, krytu a kamery

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte stabilitu držáku a kamerového krytu
Kontrolujte bezpečnostní zajištění sestavy
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte povrch držáku a případné známky poškození
Po servisním zásahu znovu ověřte orientaci a upevnění sestavy

1× VIVOTEK AM-21E nástěnný montážní držák
Bezpečnostní zajištění montované sestavy
Kamera a kamerový kryt nejsou součástí balení držáku
Napájecí box AA-352 není součástí balení
Sloupové adaptéry AM-314 a AM-315 nejsou součástí balení
Rohový adaptér AM-414 není součástí balení
Další kotevní prvky se volí podle konkrétního montážního podkladu

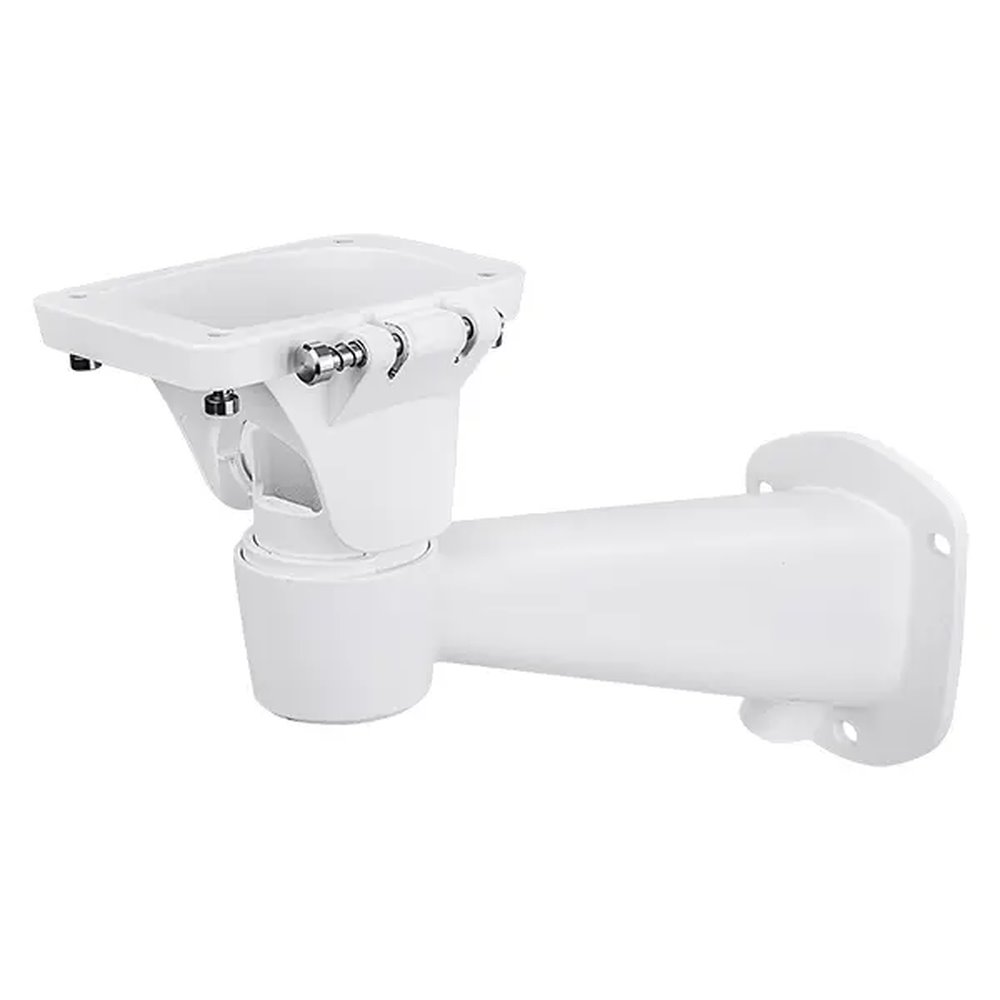

VIVOTEK AM-21E
Wall Mount Bracket
Nástěnný montážní držák
Varianta AM-21E-V2 pro LPC sady
Materiál hliníková slitina
Bílé provedení
Celkové rozměry 318 × 226 × 108 mm
Hmotnost produktu 1,05 kg
Podpora kamerových krytů AE-238 a AE-239
Podpora kamerových krytů AE-243 a AE-244
Podpora kamerových krytů AE-23A, AE-23B, AE-23C a AE-23D
Podpora kamerového krytu AE-24E
Podpora kamerového krytu AE-23F
Možnost použití s napájecím boxem AA-352
Možnost použití se sloupovým adaptérem AM-314
Možnost použití se sloupovým adaptérem AM-315
Možnost použití s rohovým adaptérem AM-414
Správa kabeláže uvnitř držáku
Rychlé mechanické zajištění montované sestavy
Bezpečnostní zajištění během instalace
Rozsah natočení až 360°
Rozsah náklonu od -66,5° do 0°
Maximální zatížení až 10 kg
Přímá nástěnná instalace
Sloupová instalace s odpovídajícím adaptérem
Rohová instalace s odpovídajícím adaptérem
Doporučeno pro obecná venkovní prostředí
Nedoporučeno pro pobřežní oblasti s vysokou salinitou
Kamera a kamerový kryt nejsou součástí balení držáku
Instalace se řídí dokumentací držáku, krytu a kamery
