Montážní příslušenství pro síťové kamery VIVOTEK
Určeno pro instalaci podporovaných multidirekcionálních kamer
Pevný náklon orientuje kameru směrem do sledované oblasti
Lze použít pro přímou nástěnnou instalaci
Lze použít jako součást sloupové nebo rohové sestavy
Konkrétní montáž se řídí dokumentací držáku a kamery

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá oficiální specifikaci výrobce

Trubkový závit: PF 3/4"
Závit je určený pro připojení odpovídajícího kabelového vedení
Pro vodotěsné vedení kabeláže lze použít odpovídající 3/4" instalační trubku
Instalační trubka není součástí standardní specifikace držáku

Pevný úhel náklonu držáku: 20°
Náklon umožňuje orientovat kameru směrem do sledované oblasti
Výsledný směr záběru závisí také na natočení kamery při instalaci
Po montáži je nutné ověřit požadované pokrytí scény

Celkové rozměry: 167 × 122,3 × 64,8 mm
Rozměry jsou uvedené v pořadí L × W × H
Starší technický list může uvádět šířku 122,2 mm
Před instalací je nutné zohlednit také rozměry připojené kamery
Instalační prostor musí umožňovat montáž a následnou údržbu kamery

VIVOTEK MS9390-HV
VIVOTEK MS9390-HV-V2
Seznam podporovaných modelů odpovídá aktuální produktové specifikaci výrobce
Starší instalační dokumentace může uvádět pouze model MS9390-HV
Před objednáním je vhodné ověřit aktuální konfiguraci příslušenství pro konkrétní kameru

Určeno pro podporované multidirekcionální kamery VIVOTEK
Podporuje instalaci kamery MS9390-HV
Podporuje instalaci kamery MS9390-HV-V2
Pevný náklon držáku pomáhá orientovat kameru do sledované oblasti
Výsledné vlastnosti sestavy závisí na provedení instalované kamery

Přímá instalace držáku na stěnu
Montážní pozice se připravuje pomocí odpovídající instalační šablony
Kabeláž lze vést otvorem ve stěně
Kabeláž lze vést bočním nebo středovým vstupem držáku
Držák musí být upevněn k odpovídajícímu nosnému podkladu

Sloupový montážní adaptér VIVOTEK AM-312
AM-21N lze použít jako navazující držák ve sloupové montážní sestavě
Adaptér AM-312 není součástí standardního balení AM-21N
Nosnost sloupu a upevňovacích prvků musí odpovídat celé kamerové sestavě

Rohový montážní adaptér VIVOTEK AM-412
AM-21N lze použít jako navazující držák v rohové montážní sestavě
Adaptér AM-412 není součástí standardního balení AM-21N
Výsledná sestava musí být upevněna k odpovídajícímu nosnému podkladu

Držák lze instalovat k odpovídající elektrické instalační krabici
Použitá instalační krabice musí odpovídat rozměrům a montážním otvorům držáku
Kabeláž lze vést středovým vstupem montážní sestavy
Instalační krabice není součástí standardního balení AM-21N

Kabeláž lze vést bočním vstupem držáku
Kabeláž lze vést středovým vstupem držáku
Pro nepoužitý otvor je nutné použít odpovídající utěsnění
Kabelové vedení musí odpovídat podmínkám konkrétní instalace

Pro vodotěsné vedení kabeláže je vyžadována odpovídající 3/4" instalační trubka
Instalační trubka se připojuje k bočnímu nebo středovému otvoru držáku
Instalační trubka je dodávána uživatelem
Nepoužitý otvor musí být odpovídajícím způsobem utěsněn

Kabelová průchodka se instaluje podle dokumentace používané kamery
Kabel se protahuje vodotěsnými součástmi průchodky
Průchodka se umisťuje do chráněného prostoru držáku
Montáž musí zachovat požadované utěsnění kabelového připojení

Zemnicí vodič se připojuje k zemnicímu šroubu kamery
Instalační dokumentace uvádí vodič zelenožluté barvy
Doporučený průřez vodiče je nejméně 20 AWG
Uzemnění se provádí podle dokumentace kamery a místních elektroinstalačních předpisů

Bezpečnostní lanko se připevňuje k zadní straně kamery
Lanko pomáhá zajistit kameru během montáže
Po připojení lanka je nutné dokončit mechanické upevnění kamery
Bezpečnostní lanko nenahrazuje finální montážní šrouby

Kamera se k držáku upevňuje čtyřmi šrouby T10
Šrouby je nutné rovnoměrně dotáhnout
Instalační dokumentace uvádí utahovací moment 6,5 ± 0,5 kgf-cm
Po upevnění je nutné ověřit mechanickou stabilitu kamery

Instalační dokumentace uvádí připojení kamery prostřednictvím IEEE 802.3at
Napájecí požadavky se řídí dokumentací konkrétní kamery
AM-21N je pasivní montážní příslušenství bez vlastního napájení

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Pevný úhel náklonu 20°
Závit PF 3/4"
Celkové rozměry 167 × 122,3 × 64,8 mm
Hmotnost produktu 415 g

Upevnění podporované kamery k montážnímu podkladu
Naklonění kamery o 20°
Orientace kamery směrem do sledované oblasti
Vedení kabeláže držákem
Použití v nástěnné, sloupové nebo rohové montážní sestavě

Vlastnosti výsledné sestavy závisí na použité síťové kameře
Pro venkovní instalaci musí být kabelové vstupy odpovídajícím způsobem utěsněné
Instalační trubka a kabelová průchodka musí odpovídat prostředí instalace
Montážní podklad musí odpovídat hmotnosti celé kamerové sestavy

Kabeláž lze vést bočním otvorem
Kabeláž lze vést středovým otvorem
Kabeláž lze vést instalační trubkou
Kabeláž lze vést otvorem v montážní stěně
Nepoužitý vstup musí být odpovídajícím způsobem utěsněn
Kabeláž musí být připravena před finálním upevněním kamery

Zvolte požadovanou polohu držáku a kamery
Připevněte instalační šablonu na montážní podklad
Připravte montážní otvory
Připravte boční nebo středové vedení kabeláže
Nainstalujte odpovídající instalační trubku nebo kabelovou průchodku
Připevněte držák ke stěně
Protáhněte kabeláž držákem
Připojte bezpečnostní lanko kamery
Připevněte kameru čtyřmi šrouby T10
Po instalaci nastavte požadovaný směr záběru

Připevněte sloupový adaptér AM-312 k odpovídajícímu sloupu
Připevněte držák AM-21N ke sloupovému adaptéru
Veďte kabeláž podle konstrukce celé montážní sestavy
Připojte bezpečnostní lanko kamery
Připevněte kameru k držáku
Po dokončení ověřte stabilitu celé sestavy

Připevněte rohový adaptér AM-412 k odpovídajícímu rohu budovy
Připevněte držák AM-21N k rohovému adaptéru
Veďte kabeláž podle instalační konfigurace
Připojte bezpečnostní lanko kamery
Připevněte kameru k držáku
Po dokončení ověřte stabilitu celé sestavy

Zvolte nástěnnou, sloupovou, rohovou nebo instalační krabicovou konfiguraci
Ověřte použití podporované kamery
Připravte odpovídající kabelové vedení
Utěsněte nepoužitý kabelový vstup
Připojte zemnicí vodič kamery
Připojte bezpečnostní lanko
Připevněte kameru čtyřmi šrouby T10
Namontujte dome kryt kamery
Nastavte požadovaný směr záběru
Instalace se řídí dokumentací držáku a kamery

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte upevnění kamery čtyřmi šrouby T10
Kontrolujte bezpečnostní lanko
Kontrolujte stav zemnicího vodiče
Kontrolujte kabelovou průchodku a utěsnění nepoužitého vstupu
Kontrolujte stabilitu držáku a připojené kamery
Po údržbě ověřte požadovaný směr záběru

1× VIVOTEK AM-21N nástěnný držák s náklonem
Montážní šrouby pro upevnění sestavy
Instalační šablona pro přípravu montážních otvorů
Bezpečnostní lanko pro zajištění kamery během instalace
Kamera není součástí balení držáku
Sloupový adaptér AM-312 není součástí balení
Rohový adaptér AM-412 není součástí balení
3/4" instalační trubka je dodávána uživatelem

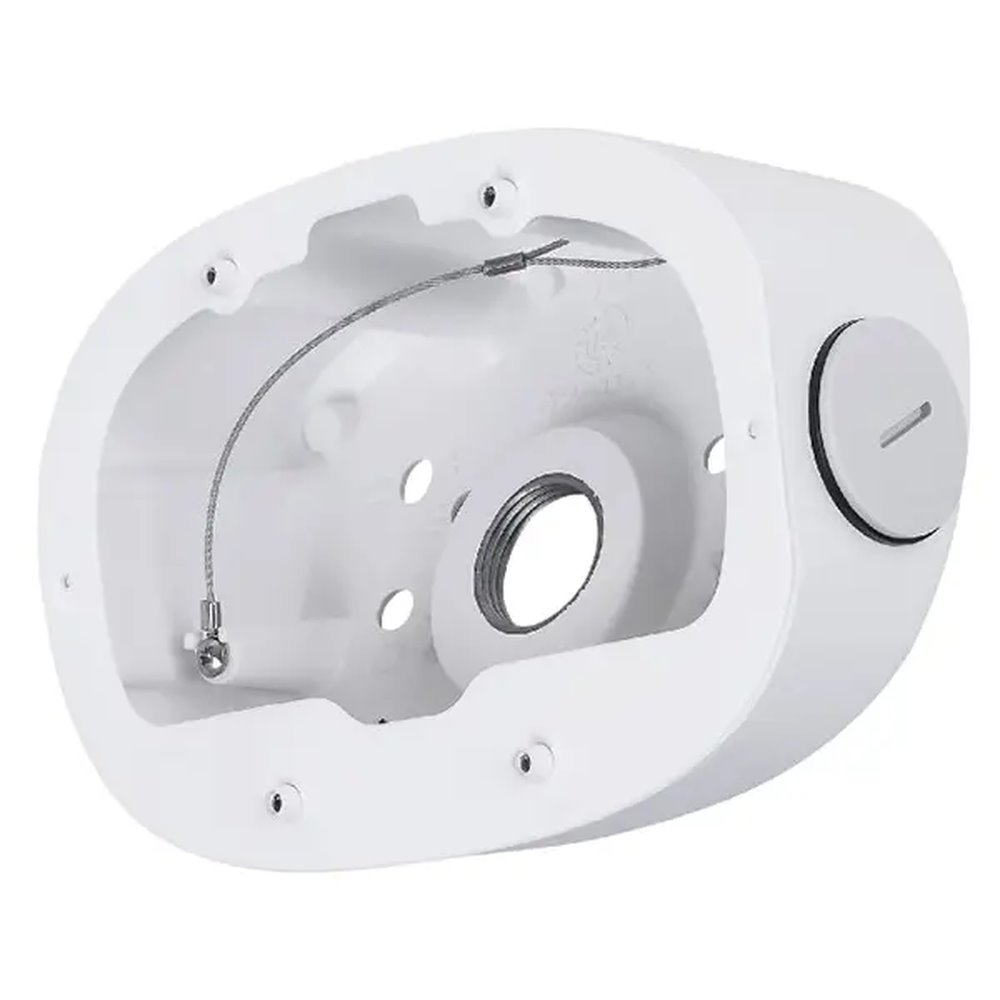

VIVOTEK AM-21N
Wall Mount Bracket
Wall Mount Tilt Bracket
Nástěnný držák s pevným náklonem
Materiál hliníková slitina
Bílé provedení
Závit PF 3/4"
Úhel náklonu 20°
Celkové rozměry 167 × 122,3 × 64,8 mm
Hmotnost produktu 415 g
Podporovaný model VIVOTEK MS9390-HV
Podporovaný model VIVOTEK MS9390-HV-V2
Přímá nástěnná instalace
Sloupová instalace pomocí AM-312
Rohová instalace pomocí AM-412
Montáž k odpovídající elektrické instalační krabici
Boční kabelový vstup
Středový kabelový vstup
Podpora 3/4" instalační trubky
Podpora vodotěsné kabelové průchodky
Připojení zemnicího vodiče kamery
Bezpečnostní lanko pro zajištění kamery během instalace
Upevnění kamery čtyřmi šrouby T10
Utahovací moment 6,5 ± 0,5 kgf-cm
Instalační šablona pro přípravu montážních otvorů
Orientace kamery do požadovaného směru záběru
Kamera není součástí balení držáku
Sloupový a rohový adaptér nejsou součástí balení
Instalační trubka je dodávána uživatelem
Instalace se řídí dokumentací držáku a kamery
