Montážní příslušenství pro kamerové systémy VIVOTEK
Určeno pro profesionální parapetní instalaci
Určeno pro kompatibilní speed dome kamerové sestavy
Konstrukce umožňuje zavěšení kamery za hranu parapetu
Kamera se připojuje prostřednictvím odpovídajícího montážního adaptéru
Konkrétní instalace se řídí dokumentací kamery a použitého příslušenství

Materiál: Aluminum Alloy
Konstrukce z hliníkové slitiny
Kovové provedení pro profesionální kamerové instalace
Materiál odpovídá aktuální technické specifikaci výrobce

Typ trubkového závitu: PF
Velikost závitu: 1-1/2"
Závit slouží pro připojení odpovídajícího montážního příslušenství
Navazující součást musí používat odpovídající typ a rozměr závitu
Závitové spojení musí být po instalaci správně dotažené

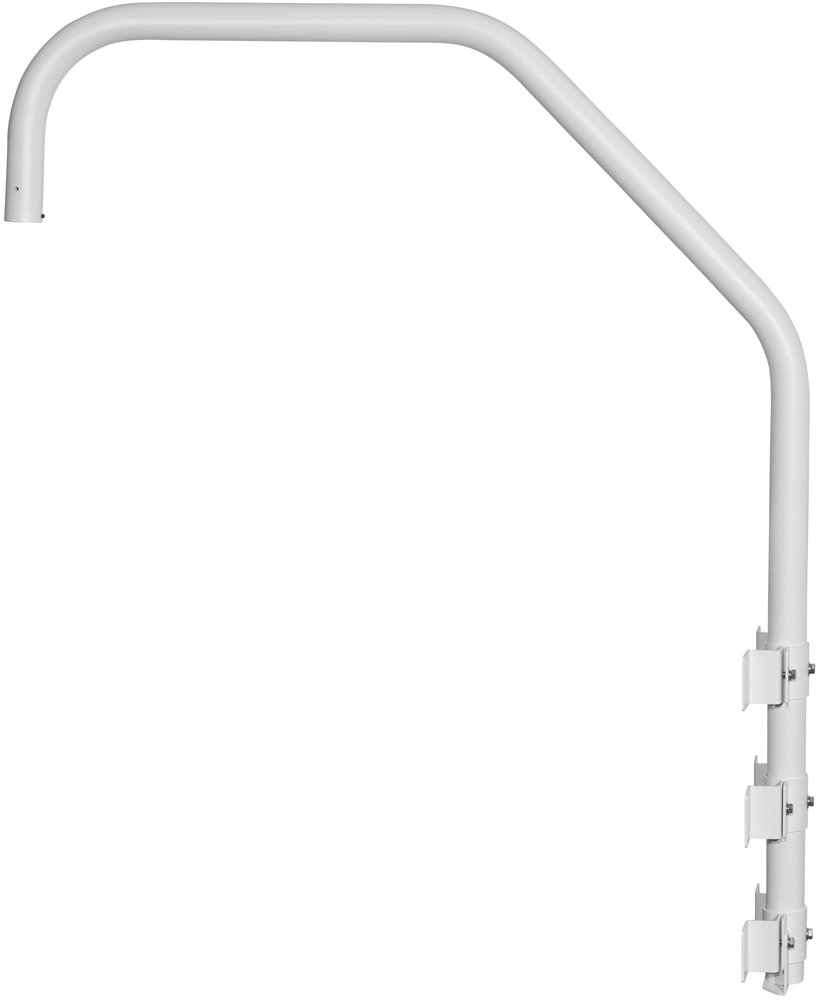

Anglické označení výrobce: Parapet Mounting Bracket
Konstrukce určená pro instalaci na parapet
Vysoké rameno umožňuje umístit kameru za hranu parapetu
Spodní montážní část slouží k upevnění k nosnému podkladu
Horní rameno slouží k zavěšení kompatibilní kamerové sestavy

Celkové rozměry: 1 073 × 51 × 1 193 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit rozměry navazujícího adaptéru a kamery
Instalační prostor musí umožnit montáž a následnou údržbu celé sestavy

Určeno pro kompatibilní speed dome kamerové sestavy
Konkrétní kamera se připojuje pomocí odpovídajícího adaptéru
Výběr adaptéru závisí na montážním rozhraní kamery
Před objednáním je nutné ověřit celou sestavu držáku, adaptéru a kamery

Konstrukce z hliníkové slitiny
Bílé povrchové provedení
Parapetní montážní konstrukce
Závit PF 1-1/2"
Celkové rozměry 1 073 × 51 × 1 193 mm
Hmotnost produktu 9 451 g

Upevnění kamerové sestavy k parapetu nebo odpovídajícímu nosnému podkladu
Vytvoření potřebného přesahu kamery za hranu parapetu
Zavěšení kamery prostřednictvím odpovídajícího adaptéru
Umístění kamery do vhodné pozice pro sledování prostoru
Pevné mechanické spojení kamerové sestavy s nosným podkladem

Držák je určený pro parapetní kamerovou instalaci
Montážní základna se upevňuje k odpovídajícímu nosnému podkladu
Rameno držáku umožňuje předsazení kamerové sestavy za hranu parapetu
Způsob upevnění se volí podle konstrukce konkrétního parapetu
Montážní podklad musí bezpečně přenést hmotnost celé kamerové sestavy

Kamera se instaluje na koncovou část ramena držáku
Konstrukce umožňuje umístit kameru mimo hranu parapetu
Poloha kamery musí umožňovat požadované pokrytí sledované oblasti
Před finálním upevněním je nutné ověřit bezpečný přístup pro instalaci a údržbu

Kabeláž se vede podle konstrukce držáku, adaptéru a připojené kamery
Kabely je nutné připravit před finálním upevněním kamerové sestavy
Kabeláž musí být chráněna proti tahu, zalomení a mechanickému poškození
Kabelové prostupy musí odpovídat podmínkám instalačního prostředí
Zapojení se řídí dokumentací připojené kamery

Montážní podklad musí bezpečně přenést hmotnost držáku a celé kamerové sestavy
Použitý kotevní materiál musí odpovídat konstrukci parapetu
Držák nesmí být instalován na nestabilní, popraskaný nebo jinak poškozený podklad
Před montáží je nutné ověřit vhodnost konstrukce pro parapetní instalaci

Podmínky použití závisejí na připojené kameře a montážním adaptéru
Pro venkovní instalaci musí být všechny relevantní součásti určené pro venkovní prostředí
Kabelové prostupy musí odpovídat podmínkám místa instalace
Kompletní kamerová sestava musí být instalována podle dokumentace výrobce

Ověřte vhodnost parapetu nebo nosné konstrukce
Zvolte požadovanou polohu držáku a kamery
Připravte montážní otvory podle instalační dokumentace
Připravte odpovídající vedení kabeláže
Připevněte základnu držáku k nosnému podkladu
Protáhněte kabeláž montážní sestavou
Připojte odpovídající kamerový adaptér
Připevněte kompatibilní speed dome kameru
Všechny montážní a závitové spoje správně dotáhněte
Po instalaci ověřte mechanickou stabilitu celé sestavy

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte závitové spojení PF 1-1/2"
Kontrolujte stabilitu základny a ramena držáku
Kontrolujte upevnění připojené kamerové sestavy
Kontrolujte stav kabeláže a kabelových průchodů
Kontrolujte povrch držáku a případné známky poškození
Po servisním zásahu znovu ověřte stabilitu celé sestavy

1× VIVOTEK AM-231 parapetní montážní držák
Prodejní specifikace výrobce uvádí balení jednoho kusu
Kamera není součástí balení držáku
Kamerový montážní adaptér není součástí technické specifikace AM-231
Další navazující montážní příslušenství není součástí technické specifikace AM-231
Kotevní materiál se volí podle konkrétního parapetu nebo montážního podkladu
Rozměry balení: 1 655 × 745 × 110 mm
Hmotnost balení: 13 319 g
Přesný obsah dodávky se může lišit podle revize produktu a regionální distribuce

VIVOTEK AM-231
Parapet Mounting Bracket for Speed Dome
Parapetní montážní držák
Určeno pro kompatibilní speed dome kamerové sestavy
Profesionální parapetní instalace
Materiál hliníková slitina
Bílé povrchové provedení
Trubkový závit PF 1-1/2"
Celkové rozměry 1 073 × 51 × 1 193 mm
Hmotnost produktu 9 451 g
Rozměry balení 1 655 × 745 × 110 mm
Hmotnost balení 13 319 g
Jeden kus produktu v prodejním balení
Vysoká parapetní montážní konstrukce
Umožňuje umístění kamery za hranu parapetu
Umožňuje zavěšení kompatibilní speed dome kamery
Kamera se připojuje pomocí odpovídajícího montážního adaptéru
Montážní základna určená pro pevný nosný podklad
Vedení kabeláže podle konstrukce držáku a kamerové sestavy
Kamera není součástí balení držáku
Kamerový adaptér není součástí technické specifikace produktu
Kotevní materiál se volí podle konstrukce parapetu
Nosný podklad musí odpovídat hmotnosti celé sestavy
Všechny montážní a závitové spoje musí být správně dotažené
Instalace se řídí dokumentací držáku, adaptéru a připojené kamery
