Montážní příslušenství pro kamerové systémy VIVOTEK
Určeno pro profesionální instalaci na sloup
Umožňuje připojení kompatibilní kamery nebo dalšího montážního prvku
Lze použít s podporovanými kamerovými kryty a napájecími boxy
Lze použít s podporovanými nástěnnými držáky VIVOTEK
Konkrétní sestava se řídí dokumentací připojeného zařízení

Materiál: SECC & Stainless Steel
Konstrukce z ocelového materiálu SECC
Součásti z nerezové oceli
Pevné kovové provedení pro profesionální kamerové instalace

Minimální průměr sloupu: 89 mm
Maximální průměr sloupu: 152,4 mm
Průměr sloupu musí odpovídat podporovanému rozsahu adaptéru
Před instalací je nutné změřit skutečný průměr montážního sloupu

Celkové rozměry adaptéru: 240 × 156,7 × 68,9 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit rozměry navazujícího držáku nebo zařízení
Instalační prostor musí umožnit sestavení a následnou údržbu kamerového systému

Maximální zatížení adaptéru: 25 kg
Do zatížení je nutné zahrnout kameru, držák, kryt, napájecí box a další příslušenství
Nosný sloup musí bezpečně přenést hmotnost celé sestavy
Instalace nesmí překročit maximální zatížení adaptéru

VIVOTEK SD9161-H-V2
VIVOTEK SD9361-EHL
VIVOTEK SD9362-EH
VIVOTEK SD9362-EHL
VIVOTEK SD9363-EHL
VIVOTEK SD9364-EH
VIVOTEK SD9364-EHL
VIVOTEK SD9365-EHL
VIVOTEK SD9366-EHL
VIVOTEK SD9366-EH
VIVOTEK SD9368-EHL
VIVOTEK SD9384-EHL
VIVOTEK SD9394-EHL

VIVOTEK AE-238
VIVOTEK AE-243
VIVOTEK AE-244
VIVOTEK AE-23A-P
VIVOTEK AE-23L
Kryt se připojuje podle odpovídající instalační konfigurace

VIVOTEK AM-21C Wall Mount Bracket
VIVOTEK AM-21P Easy Installation Wall Mount Bracket
VIVOTEK AM-220 Wall Mount Bracket
Nástěnný držák se připojuje ke sloupovému adaptéru podle instalační dokumentace
Výsledná sestava musí odpovídat konkrétní kameře

Podpora vybraných napájecích boxů VIVOTEK
Podpora vybrané venkovní přepěťové ochrany VIVOTEK
Podpora vybraných venkovních PoE switchů VIVOTEK
Konkrétní seznam podporovaného příslušenství je nutné ověřit podle aktuální konfigurace výrobce

Podpora vybraných PTZ síťových kamer VIVOTEK
Podpora kamer instalovaných v kompatibilním krytu
Podpora sestav s odpovídajícím nástěnným držákem
Výsledné provedení závisí na připojené kameře a montážním příslušenství

Konstrukce z materiálu SECC a nerezové oceli
Bílé povrchové provedení
Montážní plocha pro kompatibilní kameru nebo další držák
Celkové rozměry 240 × 156,7 × 68,9 mm
Hmotnost produktu 1 260 g
Maximální zatížení 25 kg

Připevnění podporované kamery ke sloupu
Připevnění podporovaného krytu ke sloupu
Připevnění podporovaného nástěnného držáku ke sloupu
Připevnění podporovaného napájecího nebo síťového zařízení ke sloupu
Vytvoření pevné základny kamerové sestavy

Sloup musí mít průměr v podporovaném rozsahu
Sloup musí bezpečně přenést hmotnost celé kamerové sestavy
Adaptér nesmí být instalován na poškozený nebo nestabilní sloup
Před instalací je nutné ověřit stav, průměr a nosnost sloupu

Podmínky použití závisí na připojené kameře a montážním příslušenství
Pro venkovní instalaci musí být všechny komponenty určené pro venkovní prostředí
Kabelové spoje musí odpovídat podmínkám instalačního místa
Kompletní sestava musí být instalována podle dokumentace výrobce

Ověřte průměr a stav montážního sloupu
Zvolte požadovanou instalační polohu
Připravte adaptér a odpovídající upevňovací prvky
Připevněte adaptér k nosnému sloupu
Připojte kompatibilní kameru nebo montážní příslušenství
Připravte kabeláž podle dokumentace připojeného zařízení
Všechny montážní spoje správně dotáhněte
Po dokončení ověřte stabilitu celé sestavy

Pravidelně kontrolujte dotažení montážních spojů
Kontrolujte upevnění adaptéru ke sloupu
Kontrolujte stabilitu připojené kamery nebo montážního zařízení
Kontrolujte stav kovového povrchu
Kontrolujte kabeláž a její mechanickou ochranu
Po servisním zásahu znovu ověřte stabilitu celé sestavy

1× VIVOTEK AM-314 sloupový montážní adaptér
Montážní prvky určené k sestavení sloupového adaptéru
Rozměry balení: 240 × 160 × 70 mm
Kamera není součástí balení adaptéru
Kamerový kryt není součástí balení adaptéru
Nástěnný držák není součástí balení adaptéru
Napájecí box ani síťové zařízení nejsou součástí balení adaptéru
Přesný obsah dodávky se může lišit podle revize produktu a regionální distribuce

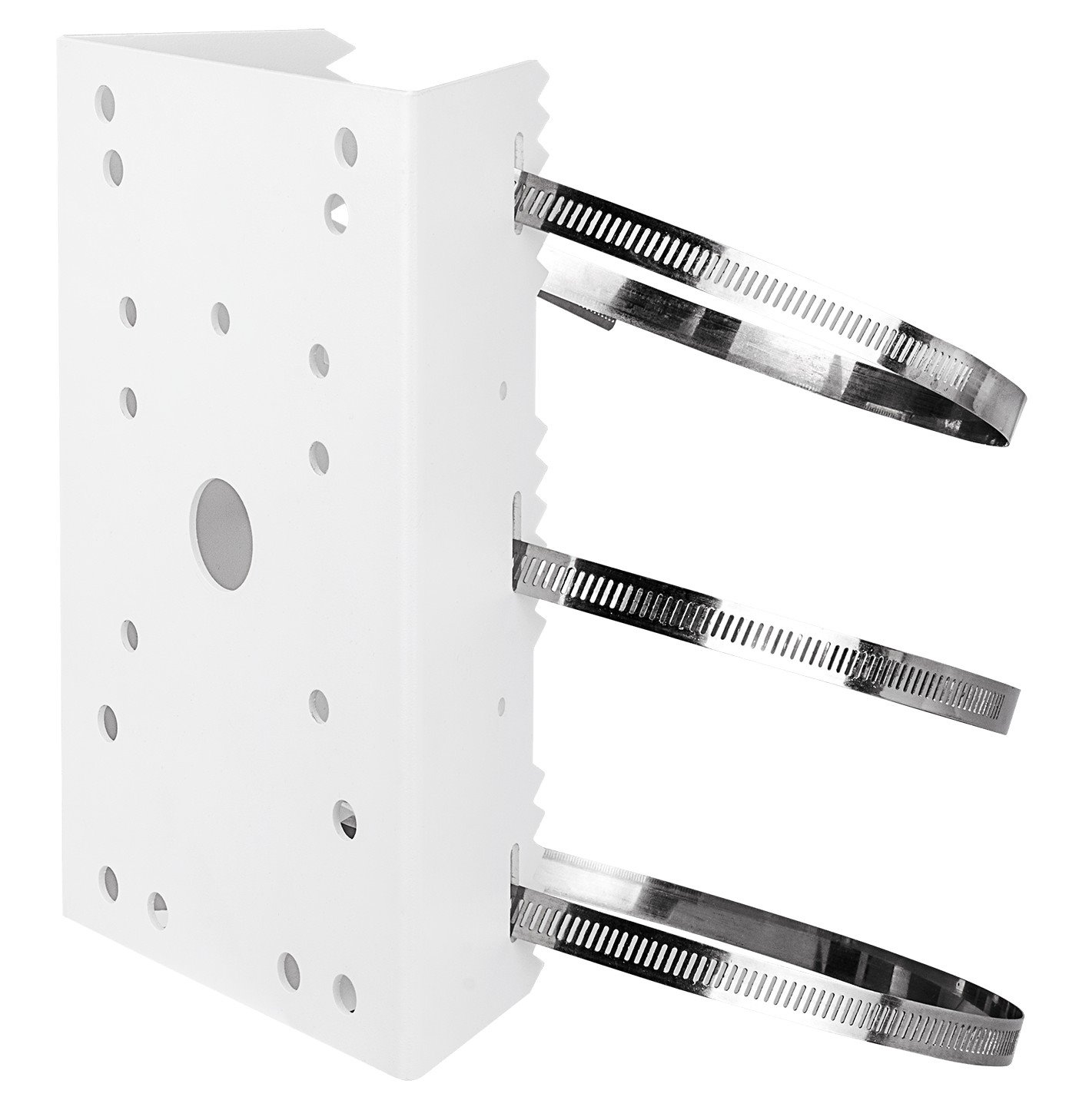

VIVOTEK AM-314
Pole Mount Adapter
Sloupový montážní adaptér
Určeno pro sloupy o průměru 89 až 152,4 mm
Materiál SECC a nerezová ocel
Bílé povrchové provedení
Celkové rozměry 240 × 156,7 × 68,9 mm
Hmotnost produktu 1 260 g
Maximální zatížení 25 kg
Podpora vybraných PTZ kamer řady SD93
Podpora kamery SD9161-H-V2
Podpora vybraných kamerových krytů VIVOTEK
Podpora nástěnného držáku AM-21C
Podpora nástěnného držáku AM-21P
Podpora nástěnného držáku AM-220
Podpora vybraných napájecích boxů
Podpora vybraného venkovního síťového příslušenství
Upevnění kompatibilní kamerové sestavy ke sloupu
Pevná kovová montážní základna
Jeden kus adaptéru v prodejním balení
Rozměry balení 240 × 160 × 70 mm
Kamera a navazující zařízení nejsou součástí balení
Varianta musí odpovídat průměru montážního sloupu
Celkové zatížení sestavy nesmí překročit 25 kg
Nosný sloup musí odpovídat hmotnosti celé sestavy
Instalace se řídí dokumentací adaptéru a připojeného zařízení
