Montážní příslušenství pro kamerové systémy VIVOTEK
Určeno pro profesionální instalaci na vnější roh objektu
Umožňuje připojení podporované kamery nebo dalšího montážního prvku
Lze použít s podporovanými kamerovými kryty
Vytváří pevnou montážní základnu přes roh objektu
Konkrétní sestava se řídí dokumentací připojeného zařízení

Materiál: SPCC
Kovová konstrukce z ocelového materiálu SPCC
Pevné provedení pro profesionální kamerové instalace
Materiál odpovídá aktuální technické specifikaci výrobce

Konstrukce určená pro montáž na vnější roh budovy
Boční části adaptéru se upevňují na obě strany rohu
Střední montážní plocha slouží k připojení kamery nebo držáku
Konstrukce přenáší zatížení kamerové sestavy na obě montážní plochy

Celkové rozměry adaptéru: 240 × 341,6 × 233,4 mm
Rozměry jsou uvedené v pořadí L × W × H
Před instalací je nutné zohlednit rozměry připojeného držáku nebo zařízení
Instalační prostor musí umožnit montáž a následnou údržbu kamerového systému

Maximální zatížení adaptéru: 25 kg
Do zatížení se započítává kamera, držák, kryt a další příslušenství
Obě montážní plochy rohu musí bezpečně přenést zatížení sestavy
Celkové zatížení sestavy nesmí překročit 25 kg

VIVOTEK SD9161-H-V2
VIVOTEK SD9361-EHL
VIVOTEK SD9362-EH
VIVOTEK SD9362-EHL
VIVOTEK SD9363-EHL
VIVOTEK SD9364-EH
VIVOTEK SD9364-EHL
VIVOTEK SD9365-EHL
VIVOTEK SD9366-EHL
VIVOTEK SD9366-EH
VIVOTEK SD9368-EHL
VIVOTEK SD9384-EHL
VIVOTEK SD9394-EHL
Seznam podporovaných modelů odpovídá aktuální produktové specifikaci výrobce

VIVOTEK AE-238
VIVOTEK AE-243
VIVOTEK AE-244
VIVOTEK AE-23A-P
VIVOTEK AE-23L
Kamerový kryt se připojuje podle odpovídající montážní konfigurace

Podpora vybraných PTZ síťových kamer VIVOTEK
Podpora kamer instalovaných v kompatibilním krytu
Kamera nebo kryt se připojuje prostřednictvím odpovídající montážní sestavy
Výsledné provedení závisí na připojené kameře a montážním příslušenství

Rohový adaptér slouží jako základna kompatibilního nástěnného držáku
Navazující držák musí používat odpovídající montážní otvory
Výsledná konfigurace musí být ověřena pro konkrétní kameru
Navazující držák není součástí standardního balení AM-414

Konstrukce z materiálu SPCC
Bílé povrchové provedení
Rohová montážní konstrukce
Celkové rozměry 240 × 341,6 × 233,4 mm
Hmotnost produktu 3 130 g
Maximální zatížení 25 kg

Připevnění podporované kamerové sestavy na vnější roh objektu
Vytvoření pevné montážní plochy přes roh budovy
Přenos zatížení sestavy na obě strany montážního rohu
Připojení kompatibilního nástěnného držáku nebo zařízení
Umístění kamery do vhodné pozice pro sledování prostoru

Obě strany rohu musí vytvořit stabilní montážní podklad
Montážní podklad musí bezpečně přenést hmotnost celé sestavy
Použitý kotevní materiál musí odpovídat materiálu objektu
Adaptér nesmí být instalován na poškozený nebo nestabilní podklad
Před montáží je nutné ověřit stav a nosnost obou montážních ploch

Boční montážní otvory slouží k upevnění adaptéru na obě strany rohu
Střední montážní otvory slouží pro připojení kompatibilního zařízení
Použité otvory se volí podle připojeného držáku nebo kamery
Montážní otvory musí být před dotažením správně zarovnány

Kabeláž je nutné připravit před finálním upevněním zařízení
Vedení kabelů závisí na konstrukci připojené kamery nebo držáku
Kabely musí být chráněné proti tahu, zalomení a mechanickému poškození
Kabelové průchody musí odpovídat podmínkám instalačního prostředí
Zapojení se řídí dokumentací připojeného zařízení

Kabelové spoje musí být chráněné proti mechanickému poškození
Pro venkovní instalaci musí být konektory odpovídajícím způsobem utěsněné
Kabelové průchody musí odpovídat požadavkům připojeného zařízení
Úroveň ochrany výsledné sestavy závisí na použité kameře a způsobu instalace

Produkt je určený pro kamerové montážní sestavy ve venkovním prostředí
Podmínky použití závisejí na připojené kameře a montážním příslušenství
Všechny komponenty musí odpovídat podmínkám místa instalace
Kabelové spoje musí být chráněné podle požadavků instalačního prostředí

Ověřte stav a nosnost obou montážních ploch rohu
Umístěte adaptér do požadované montážní polohy
Označte a připravte kotevní otvory
Připravte odpovídající vedení kabeláže
Připevněte adaptér k oběma stranám rohu
Připojte kompatibilní kameru nebo montážní držák
Všechny spojovací prvky správně dotáhněte
Po montáži ověřte mechanickou stabilitu celé sestavy

Pravidelně kontrolujte dotažení kotevních a montážních spojů
Kontrolujte upevnění adaptéru na obou stranách rohu
Kontrolujte stabilitu připojené kamery nebo držáku
Kontrolujte stav kovového povrchu
Kontrolujte kabeláž a ochranu kabelových spojů
Po servisním zásahu znovu ověřte stabilitu celé sestavy

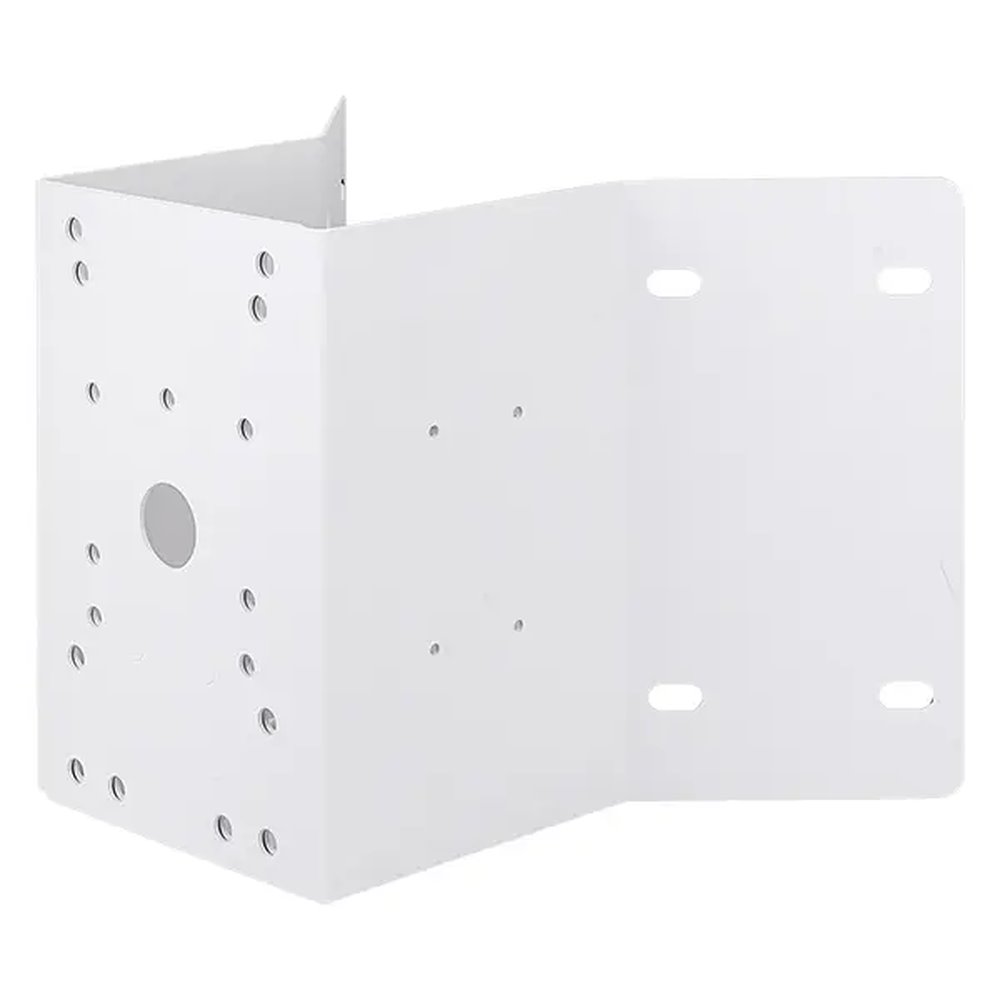

1× VIVOTEK AM-414 rohový montážní adaptér
Kovové díly rohové montážní konstrukce
Spojovací prvky určené pro sestavení adaptéru
Kamera není součástí balení adaptéru
Kamerový kryt není součástí balení adaptéru
Navazující nástěnný držák není součástí balení adaptéru
Kotevní materiál pro upevnění k budově se volí podle montážního podkladu
Přesný obsah spojovacích prvků se může lišit podle revize produktu a regionální distribuce

VIVOTEK AM-414
Corner Mount Adapter
Rohový montážní adaptér
Určeno pro montáž kompatibilní kamerové sestavy na vnější roh
Materiál SPCC
Bílé povrchové provedení
Rohová kovová konstrukce
Celkové rozměry 240 × 341,6 × 233,4 mm
Hmotnost produktu 3 130 g
Maximální zatížení 25 kg
Podpora vybraných PTZ kamer řady SD93
Podporovaný model SD9161-H-V2
Podporovaný model SD9361-EHL
Podporovaný model SD9362-EH
Podporovaný model SD9362-EHL
Podporovaný model SD9363-EHL
Podporovaný model SD9364-EH
Podporovaný model SD9364-EHL
Podporovaný model SD9365-EHL
Podporovaný model SD9366-EHL
Podporovaný model SD9366-EH
Podporovaný model SD9368-EHL
Podporovaný model SD9384-EHL
Podporovaný model SD9394-EHL
Podpora kamerového krytu AE-238
Podpora kamerového krytu AE-243
Podpora kamerového krytu AE-244
Podpora kamerového krytu AE-23A-P
Podpora kamerového krytu AE-23L
Vytváří pevnou montážní plochu přes roh objektu
Přenáší zatížení na obě strany montážního rohu
Umožňuje připojení kompatibilního držáku nebo kamery
Jeden kus adaptéru v prodejním balení
Kamera a navazující montážní zařízení nejsou součástí balení
Kotevní materiál se volí podle montážního podkladu
Celkové zatížení sestavy nesmí překročit 25 kg
Obě montážní plochy musí bezpečně přenést hmotnost sestavy
Kabelové spoje musí být chráněné podle instalačního prostředí
Instalace se řídí dokumentací adaptéru a připojeného zařízení
