20× samostatný Gigabit SFP slot
Porty jsou určené pro kompatibilní optické SFP transceivery
Typ vlákna, vlnová délka a maximální vzdálenost závisí na použitém transceiveru
Kompatibilitu konkrétního SFP modulu je nutné ověřit před instalací

4× kombinovaný Gigabit Ethernet port
Každý kombinovaný port nabízí rozhraní RJ-45 a SFP
V jednom kombinovaném páru lze používat pouze jedno rozhraní současně
RJ-45 port podporuje měděnou Ethernetovou kabeláž
SFP slot podporuje kompatibilní optický transceiver

4× SFP+ uplink slot
Podpora rychlosti 1 Gbit/s
Podpora rychlosti 10 Gbit/s
Porty umožňují vysokorychlostní optické propojení agregační nebo páteřní sítě
Skutečná rychlost a dosah závisí na použitém SFP nebo SFP+ transceiveru

Switching Capacity: 128 Gbit/s
Přepínací kapacita odpovídá vysoké hustotě Gigabit a 10Gigabit portů
Skutečný síťový výkon závisí na konfiguraci, použité kabeláži, transceiverech a provozním zatížení

Podpora až 32 000 MAC adres
Tabulka MAC adres slouží k automatickému učení a přeposílání provozu mezi porty

Podpora statických tras IPv4
Podpora statických tras IPv6
Funkce umožňuje základní směrování mezi nakonfigurovanými síťovými segmenty
Dostupné směrovací funkce odpovídají třídě správy L2+

Podpora funkce DHCP serveru
Automatické přidělování síťových parametrů připojeným zařízením
Konfigurace musí odpovídat návrhu a adresnímu plánu konkrétní sítě

IEEE 802.1Q Tag VLAN
Podpora Q-in-Q VLAN
GARP VLAN Registration Protocol
Port-based VLAN
Protocol-based VLAN
MAC-based VLAN
Private VLAN
Voice VLAN
VLAN konfigurace umožňuje logicky oddělit různé části síťového provozu

IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
Funkce pomáhají řídit redundantní síťové cesty a předcházet síťovým smyčkám

IEEE 802.3ad Link Aggregation Control Protocol
Podpora až 14 agregačních skupin
Až 16 portů v jedné skupině
Sdružení více fyzických spojení umožňuje vytvořit vysokorychlostní logickou linku
Podpora záložního spojení při výpadku člena skupiny

IGMP Snooping pro IPv4 multicast
MLD Snooping pro IPv6 multicast
Funkce pomáhají směrovat multicastový provoz pouze na porty, které jej vyžadují
Vhodné pro efektivní distribuci síťových video streamů

Podpora Layer 2 QoS
Podpora Layer 4 QoS
Řízení priority síťového provozu
Podpora omezení šířky pásma
Funkce umožňuje zvýhodnit důležité video nebo řídicí datové toky

Podpora sFlow
Podpora Remote Network Monitoring, RMON
Funkce poskytují informace o provozu a vytížení síťové infrastruktury
Zobrazení údajů vyžaduje kompatibilní monitorovací nebo správní platformu

Automatické vyhledávání zařízení VIVOTEK
Automatická klasifikace nalezených zařízení
Podpora síťových kamer VIVOTEK
Podpora video serverů VIVOTEK
Podpora CMS a NVR VIVOTEK
Hromadná konfigurace síťových kamer
Hromadná konfigurace síťových parametrů a přihlašovacích údajů
Import a export konfiguračních souborů kamer

Automatické vytvoření přehledu síťové topologie
Zobrazení připojených zařízení a jejich stavu
Snadná konfigurace Tag VLAN
Správa zařízení přímo v grafickém zobrazení
Diagnostika síťového připojení
Zobrazení živého obrazu kompatibilní IP kamery

Nahrání vlastního půdorysu objektu
Umístění síťových kamer a zařízení v půdorysu
Zobrazení zařízení v mapovém podkladu
Zobrazení aktuálního stavu zařízení
Zobrazení živého obrazu kompatibilní IP kamery
Funkce usnadňují orientaci v rozsáhlé síťové instalaci

Webové administrační rozhraní
RS-232 konzole
Telnet
Command Line Interface
SSH zabezpečený přístup
SSL zabezpečený přístup
SNMP v1
SNMP v2c
SNMP v3
RMON
TFTP management

Filtrování podle zdrojové MAC adresy
Filtrování podle cílové MAC adresy
Filtrování podle VLAN ID
Filtrování podle zdrojové a cílové IP adresy
Filtrování podle protokolu
Filtrování podle síťového portu
Přesné nastavení se řídí bezpečnostní politikou konkrétní sítě

1× napájecí vstup 100–240 V AC
1× napájecí vstup 24–72 V DC
AC a DC vstup umožňují redundantní návrh napájení
Při výpadku jednoho napájecího zdroje může druhý zdroj zachovat provoz switche
Napájecí instalace se musí řídit technickou dokumentací a příslušnými bezpečnostními předpisy

Minimální provozní teplota: -20 °C
Maximální provozní teplota: 60 °C
Ekvivalentní rozsah: -4 až 140 °F
Připojené transceivery a napájecí zdroje musí podporovat odpovídající provozní podmínky

Minimální skladovací teplota: -40 °C
Maximální skladovací teplota: 70 °C
Zařízení musí být skladováno v suchém prostředí bez kondenzace

Šířka: 442 mm
Hloubka: 211 mm
Výška: 44 mm
Provedení s výškou jedné rackové jednotky
Celkové rozměry: 442 × 211 × 44 mm

Provedení určené pro montáž do standardního 19" datového rozvaděče
Výška zařízení: 1U
Při instalaci je nutné zajistit dostatečné proudění vzduchu a přístup k napájecím a síťovým konektorům

CE
FCC Part 15 Class A
EN 55022 Class A
EN 61000-3-2
EN 61000-3-3
EN 55024
IEC 61000-4-2
IEC 61000-4-3
IEC 61000-4-4
IEC 61000-4-5
IEC 61000-4-6
IEC 61000-4-8

1× VIVOTEK AW-GTS-287A
1× napájecí kabel
1× konzolový kabel
1× sada držáků pro montáž do racku
1× sada montážních šroubů
1× stručná instalační příručka
Přesný obsah balení se může lišit podle regionální distribuce

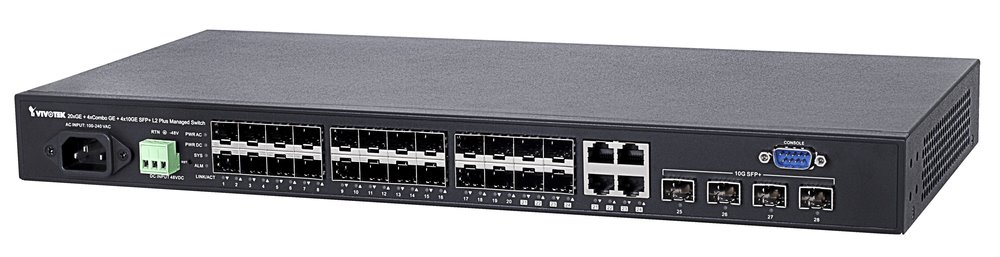

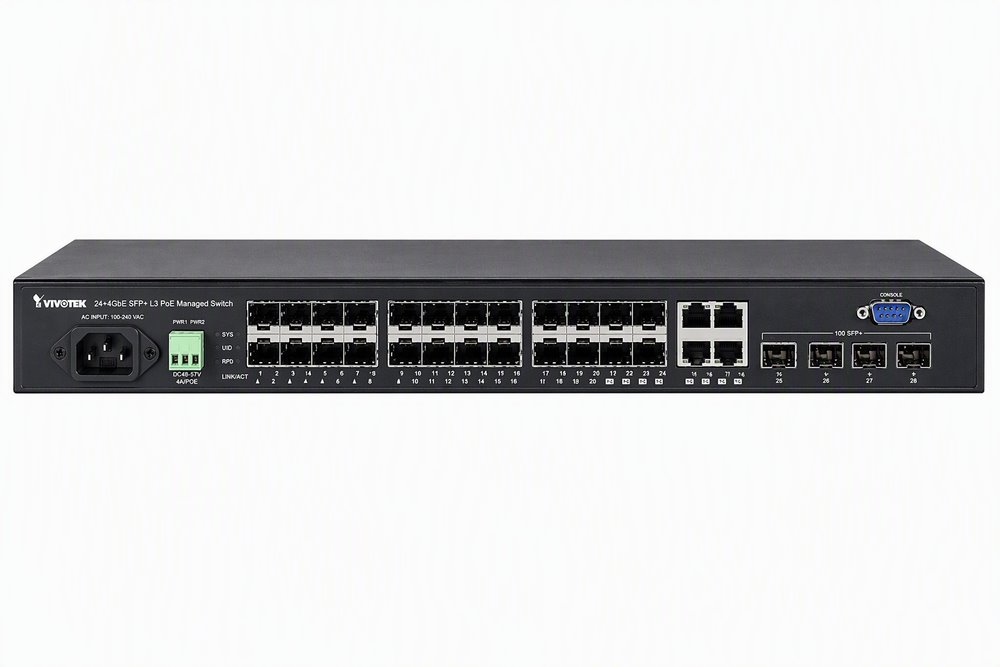

VIVOTEK AW-GTS-287A
28portový VIVOCAM L2+ spravovatelný switch
20× Gigabit SFP slot
4× kombinovaný Gigabit RJ-45/SFP port
4× 1G/10G SFP+ uplink port
Přepínací kapacita 128 Gbit/s
Tabulka až 32 000 MAC adres
Jumbo Frames až 10 KB
Statické směrování IPv4 a IPv6
Integrovaný DHCP server
IEEE 802.1Q VLAN
Q-in-Q VLAN
GVRP
STP, RSTP a MSTP
IEEE 802.3ad LACP
Až 14 agregačních skupin
Až 16 portů v jedné agregační skupině
IGMP Snooping
MLD Snooping
Layer 2/4 QoS
Řízení šířky pásma
sFlow
RMON
Automatické vyhledávání zařízení VIVOTEK
Hromadná konfigurace kamer
Import a export konfiguračních souborů kamer
Topology View
Floor View
Map View
Zobrazení živého obrazu kompatibilní kamery
Správa přes webové rozhraní
RS-232 konzole
Telnet a CLI
Zabezpečený přístup SSH a SSL
SNMP v1, v2c a v3
TFTP management
ACL podle MAC, VLAN, IP, protokolu a portu
Redundantní napájení 100–240 V AC a 24–72 V DC
Maximální spotřeba 40 W
Provozní teplota -20 až 60 °C
Rozměry 442 × 211 × 44 mm
Hmotnost 3,1 kg
Montáž do 19" racku, výška 1U
