Počet PoE portů: 8
Typ konektoru: M12 Female D-coded
Podporované rychlosti: 10/100 Mbit/s
Podpora PoE a PoE+
Podpora automatického vyjednávání přenosové rychlosti
Podpora Auto MDI/MDIX
Podpora řízení toku v duplexním režimu

Počet uplink portů: 2
Typ konektoru: M12 Female X-coded
Podporované rychlosti: 10/100/1000 Mbit/s
Uplink porty jsou vybavené bypass relé
Podpora automatického vyjednávání přenosové rychlosti
Podpora Auto MDI/MDIX
Podpora řízení toku v duplexním režimu

Bypass relé propojuje dva M12 X-coded Gigabit porty
Při výpadku napájení switche se bypass relé uzavře
Datové propojení mezi uplink porty tak může zůstat zachováno i při výpadku napájení zařízení

IEEE 802.3af PoE: až 15,4 W
IEEE 802.3at PoE+: až 30 W
Maximální PoE výkon na port: 30 W
Napájené zařízení musí podporovat kompatibilní PoE standard

Celkový PoE rozpočet při napájení 24 V DC: 165 W
Celkový PoE rozpočet při napájení 48 V DC: 190 W
Maximální výkon jednoho PoE portu: 30 W
Celkový příkon připojených PoE zařízení nesmí překročit dostupný výkonový rozpočet

Napájecí vstup PW1: 24/48 V DC
Napájecí vstup PW2: 24/48 V DC
Dva izolované redundantní napájecí vstupy
Redundantní záloha napájení
Napájecí konektor: M12 Male S-coded, 4pólový

Switching Capacity: 5,6 Gbit/s
Přepínací výkon je určený pro kombinaci osmi Fast Ethernet portů a dvou Gigabit Ethernet uplink portů

IEEE 802.3 – 10Base-T
IEEE 802.3u – 100Base-TX
IEEE 802.3ab – 1000Base-T
IEEE 802.3af – PoE
IEEE 802.3at – PoE+

Ochrana Ethernetových portů proti přepětí: 2 kV
Pro správnou funkci ochrany musí být switch instalován a uzemněn podle požadavků konkrétní instalace

Minimální provozní teplota: -40 °C
Maximální provozní teplota: 75 °C
Ekvivalentní rozsah: -40 až 167 °F
Připojená zařízení, kabeláž a napájecí zdroje musí podporovat odpovídající provozní podmínky

Minimální skladovací teplota: -40 °C
Maximální skladovací teplota: 85 °C
Ekvivalentní rozsah: -40 až 185 °F

Délka: 181 mm
Šířka: 99 mm
Výška: 94 mm
Celkové rozměry: 181 × 99 × 94 mm

EN 50155 – elektronická zařízení používaná v drážních vozidlech
EN 45545-2 – požadavky na požární ochranu materiálů a součástí drážních vozidel
Zařízení je navržené pro dopravní a železniční síťové aplikace

Certifikace IEC 61373
Norma se vztahuje na odolnost zařízení proti rázům a vibracím v železničních aplikacích

CE EN 55032 Class A
FCC Part 15 Subpart B Class A
IEC 61000-4-2 – ESD
IEC 61000-4-3 – odolnost proti vyzařovanému vysokofrekvenčnímu poli
IEC 61000-4-4 – rychlé přechodové jevy
IEC 61000-4-5 – přepětí
IEC 61000-4-6 – vedené vysokofrekvenční rušení
IEC 61000-4-8 – magnetické pole

Kamerové systémy v železničních vozidlech
Kamerové systémy v autobusech a dalších dopravních prostředcích
Mobilní IP dohledové instalace
Průmyslové sítě vyžadující konektory M12
Instalace vyžadující redundantní napájení a rozšířený teplotní rozsah

PoE zařízení se připojují k portům M12 D-coded
Gigabit uplink se připojuje k portům M12 X-coded
Napájení se připojuje prostřednictvím M12 S-coded konektoru
Před instalací ověřte požadovaný PoE výkon všech připojených zařízení
Celkový příkon nesmí překročit dostupný PoE rozpočet
Instalace musí používat kompatibilní M12 kabeláž a správné uzemnění
Instalace se řídí technickou dokumentací switche a souvisejících zařízení

1× VIVOTEK AW-IHT-1002
1× stručná instalační příručka QIG
Přesný obsah balení se může lišit podle regionální distribuce

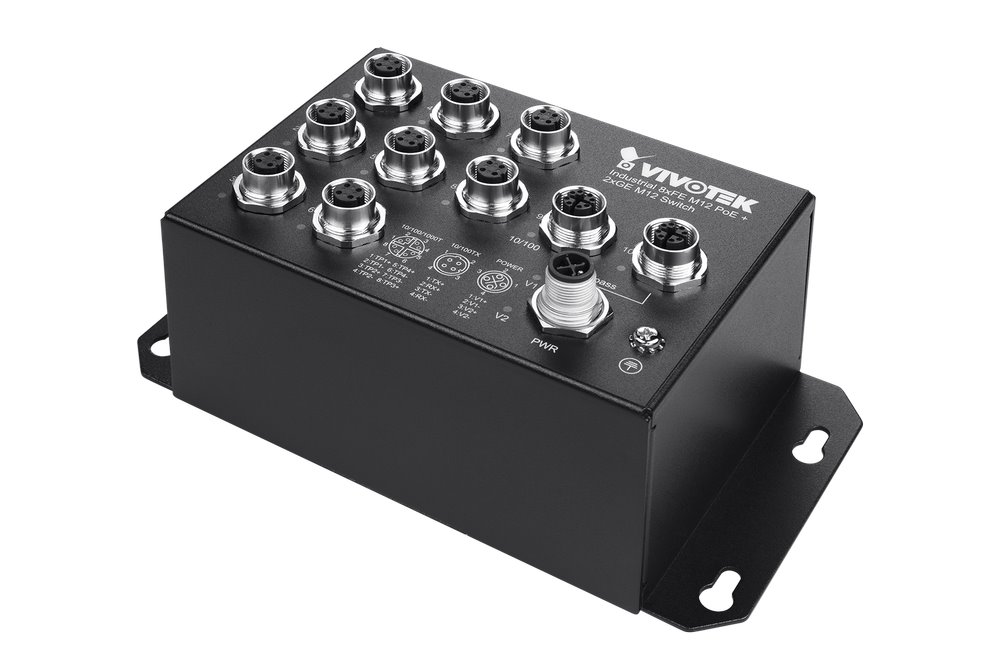

VIVOTEK AW-IHT-1002
Průmyslový nespravovatelný PoE switch
Celkem 10 Ethernetových portů
8× M12 D-coded 10/100 Mbit/s PoE port
2× M12 X-coded 10/100/1000 Mbit/s uplink port
Bypass relé mezi Gigabit uplink porty
Podpora IEEE 802.3af
Podpora IEEE 802.3at
Maximální PoE výkon 30 W na port
PoE rozpočet 165 W při 24 V DC
PoE rozpočet 190 W při 48 V DC
Dva redundantní napájecí vstupy 24/48 V DC
Napájecí konektor M12 S-coded
Přepínací kapacita 5,6 Gbit/s
Rychlost přeposílání 4,166 Mpps
Tabulka 16 000 MAC adres
Vyrovnávací paměť 12 Mbit
Jumbo Frames až 9216 bajtů
Provozní teplota -40 až 75 °C
Skladovací teplota -40 až 85 °C
Krytí IP40
Rozměry 181 × 99 × 94 mm
Hmotnost 1,2 kg
Certifikace EN 50155
Certifikace EN 45545-2
Odolnost proti rázům a vibracím IEC 61373
Certifikace CE a FCC
