Data Rate: 10G
Modul je určený pro vysokorychlostní optická síťová propojení
Skutečná přenosová rychlost závisí na kompatibilitě síťového zařízení, konfiguraci sítě a použité optické trase

Fiber Type: SMF
Single-Mode Fiber
Podporované optické vlákno: 9/125 µm
Pro dosažení požadované vzdálenosti je nutné použít odpovídající jednovidovou optickou kabeláž a kompatibilní protikus

Maximální uváděná přenosová vzdálenost: až 10 km
Přenosová trasa: jednovidové vlákno 9/125 µm
Skutečný dosah závisí na útlumu optické trasy, kvalitě kabeláže, konektorech, spojích a optickém rozpočtu celé linky

Center Wave Length: 1310 nm
Vlnová délka odpovídá použití s kompatibilní jednovidovou optickou linkou a odpovídajícím transceiverem na druhé straně spojení

Laser Type: DFB
Distributed Feedback Laser
Laser pracuje na vlnové délce 1310 nm

Tx optical power: -8 až 0,5 dBm
Hodnota udává rozsah optického výkonu vysílače modulu

Rx optical power: -1 až -14,4 dBm
Pro stabilní spojení musí přijímaný optický výkon zůstat v podporovaném rozsahu modulu

Typ konektoru: LC
Pro přenos a příjem se používá kompatibilní duplexní LC optická kabeláž
Konektory musí být čisté a správně zasunuté, aby nedocházelo ke zvýšenému útlumu nebo přerušování spojení

Podpora DDM: Ano
Digital Diagnostics Monitoring
Dostupnost zobrazovaných diagnostických údajů závisí na podpoře DDM v použitém síťovém zařízení a jeho správním rozhraní

Provozní teplota: 0 až 70 °C
Ekvivalentní rozsah: 32 až 158 °F
Modul musí být provozován v prostředí odpovídajícím uvedenému teplotnímu rozsahu

Skladovací teplota: -40 až 85 °C
Ekvivalentní rozsah: -40 až 185 °F
Modul musí být skladován v suchém prostředí a chráněn před kondenzací a mechanickým poškozením

Relativní vlhkost: 5 až 90 %
Provoz bez kondenzace
Modul není určený pro prostředí s kondenzující vlhkostí

Délka: 55,9 mm
Šířka: 14,69 mm
Výška: 12,39 mm
Celkové rozměry: 55,9 × 14,69 × 12,39 mm

Kompatibilita se standardem MSA: Ano
Před instalací je přesto nutné ověřit podporu 10G optického modulu v konkrétním switchi, převodníku nebo jiném síťovém zařízení
Funkčnost může záviset na firmwaru a seznamu podporovaných transceiverů daného zařízení

IEC 825
EN60825-1
FDA 21 CFR 1040.10
FDA 21 CFR 1040.11

Pro použití je vyžadováno síťové zařízení s kompatibilním 10G SFP slotem
Je nutné ověřit podporovanou přenosovou rychlost, typ optického vlákna, vlnovou délku a konektor
Protější transceiver musí používat kompatibilní parametry optického spojení
Podporu konkrétního modulu je vhodné ověřit v dokumentaci použitého síťového zařízení

Optické propojení kompatibilních síťových zařízení
Přenosová rychlost 10G
Jednovidová optická trasa 9/125 µm
Vlnová délka 1310 nm
Maximální uváděná vzdálenost až 10 km
Vhodnost pro konkrétní síťovou topologii závisí na kompatibilitě zařízení a optickém rozpočtu trasy

Ověřte kompatibilitu modulu s použitým síťovým zařízením
Použijte jednovidovou optickou kabeláž 9/125 µm s LC konektory
Ověřte kompatibilní vlnovou délku a optické parametry modulu na druhé straně spojení
Optické konektory před připojením chraňte před prachem a znečištěním
Nedívejte se přímo do aktivního optického vysílače nebo optického vlákna
Instalace a manipulace se řídí dokumentací síťového zařízení a transceiveru

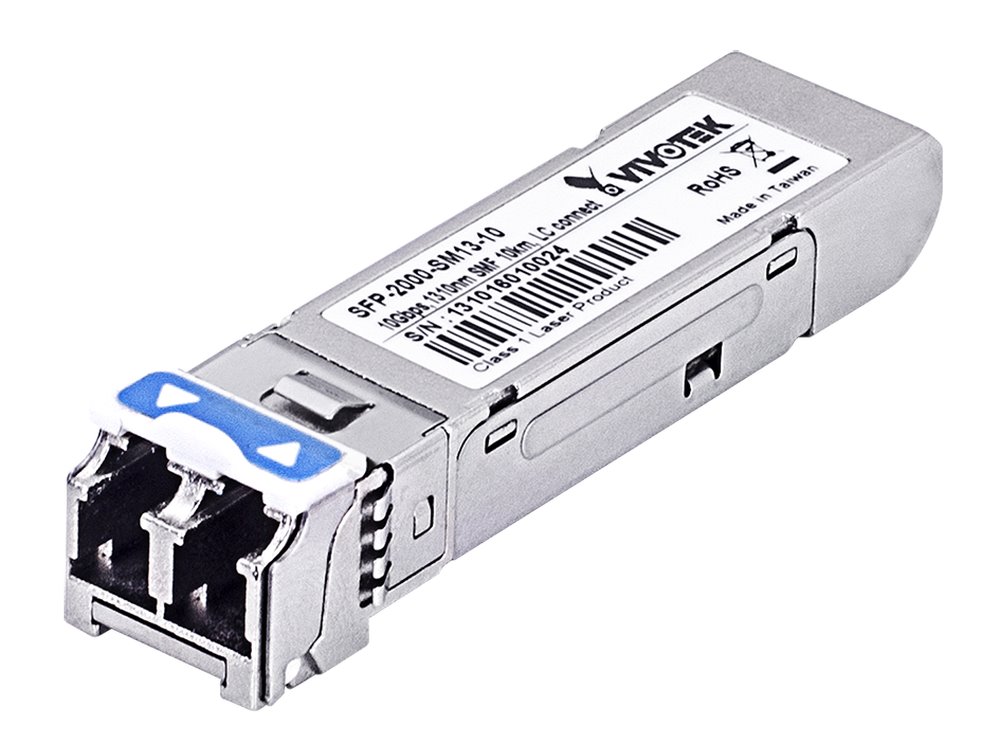

VIVOTEK SFP-2000-SM13-10
10G optický SFP transceiver
Jednovidové optické vlákno SMF
Podporovaná kabeláž 9/125 µm
Maximální přenosová vzdálenost až 10 km
Vlnová délka 1310 nm
DFB laser
Vysílací výkon -8 až 0,5 dBm
Rozsah přijímaného optického výkonu -1 až -14,4 dBm
LC optický konektor
Podpora Digital Diagnostics Monitoring
Napájecí napětí 3,3 V
Provozní teplota 0 až 70 °C
Skladovací teplota -40 až 85 °C
Relativní vlhkost 5 až 90 % bez kondenzace
Rozměry 55,9 × 14,69 × 12,39 mm
Kompatibilita se standardem MSA
Certifikace IEC 825
Certifikace EN60825-1
Certifikace FDA 21 CFR 1040.10 a 1040.11
